Сварочное оборудование с механическим приводом Ritmo

Прайс-лист:

Сварочное оборудование Ritmo от 1.02.2018

Сварочное оборудование Ритмо

Механические сварочные машины особенно подходят для сварки полиэтиленовых труб, канализационных и сточных трубопроводов для жидких отходов.

Механические машины для стыковой сварки контролируются оператором, прилагающим рабочее усилие к соединяемым элементам вручную или с помощью механической системы пружин. Рекомендуется использовать этот тип машин при сварке труб и фитингов в трубопроводах, которые при использовании не будут находиться под высоким внутренним давлением.





Ассортимент

DELTA 160 M

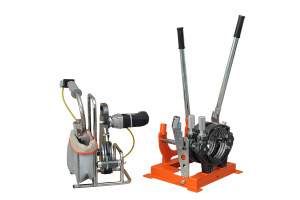

Дельта 160 МDELTA 160 M механическая машина для стыковой сварки для труб диаметром до Ø 160 мм.
Она отличается малым весом, минимальным габаритным размером и универсальностью.
Состоит: корпус машины, два зажима, съемный электрический торцеватель оснащенный защитным микровыключателем, съемный нагревательный элемент (с независимым термометром для снятия реальной рабочей температуры и электронным термометром Digital Dragon с дисплеем), а также две боковые опоры по запросу.

DELTA 160 M оснащена устройством для фиксации усилия оператора при сварке.
Digital Dragon высокоточный электронный терморегулятор (точность ± 1° C) оснащенный цифровым дисплеем и кнопками управления. Новая система имеет светодиодные индикаторы позволяющие проверить корректность работы нагревателя (сеть и рабочую температуру), возможные неисправности датчика.

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

  • Сменные редукционные вкладыши от Ø 32 до 140 мм,
  • Боковые опоры,
  • Тележку для транспортировки машины.

Технические характеристики:

Материалы

ПЭ-ПП

Диапазон соединяемых труб

Ø 32 ÷ 160 мм

Питание

110 В - 230 В однофазное 50/60 Гц

Суммарная потребляемая мощность

2020 Вт (110 В) - 1600 Вт (230 В)

Рабочая температура нагроевателя

180° ÷ 280° C

Температура окружающей среды

-10° ÷ 40° C

Вес стандартной комплектации

35 кг

Размеры центратора

450x384x830 мм

Оборудование для сварки Ритмо Delta160M 305 кб, pdf

СВАРОЧНОЕ ОБОРУДОВАНИЕ С ГИДРАВЛИЧЕСКИМ ПРИВОДОМ полу-автомат RITMO

BASIC 160 EASY LIFE

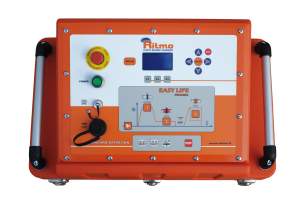

Basic_Easy_LifeBASIC 160 EASY LIFE благодаря специальному гидроагрегату осуществляет сварку в полуавтоматическом режиме.
Электронная система гарантирует непрерывное повторение сварочных циклов и автоматический контроль предустановленных параметров, следовательно, оператору необходимо только подтверждать сварочные фазы. Удобный для пользователя графичексий дисплей позволяет быстро установить необходимые параметры.

Система EASY LIFE позволяет накапливать до 4000 сварочных протоколов  и суммировать их в PDF файле. Данный отчет может передаваться на портативный компьютер через USB порт и программные средства управления данными.
У системы управления есть память на сварочные параметры до 50 сварочных рецептов.

Система записи данных EASY LIFE показывает теперь время!

BASIC 160 EASY LIFE может осуществлять стыковую сварку труба с трубой, труба с отводом, тройником, крестовиной, Y-образным фитингом и с втулкой под фланец без вспомогательного оборудования путем фиксирования свободного зажима с подвижными зажимами.

Состоит из следующих частей:

  • центратор машины с 4-мя зажимами и 2-мя гидравлическими цилиндрами с БРС;
  • съемный нагревательный элемент;
  • съемный торцеватель с защитным микровыключателем;
  • электрический гидроагрегат EASY LIFE;
  • гидравлические шланги с БРС;
  • сменные редукционные вкладыши для труб Ø 40÷140 мм

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

  • Тележка
  • Ролики

Технические характеристики:

Материалы ПЭ - ПП - ПБ - ПВДФ
Диаметр соединяемых труб    Ø 40 ÷ 160 мм
Питание 230В, переменный ток 50/60 Гц
Суммарная потребляемая мощность   2250 Вт
Мощность гидроагрегата 1100 Вт
Рабочая температура нагревателя  180° ÷ 280° C
Протокол  4000 сварочных циклов
Диапазон рабочего давления гидроагрегата   0 ÷ 150 бар
Вес центратора       21 кг
Вес гидроагрегата 37 кг
Размер центратора 606x365x375 мм
Размер гидроагрегата 585x384x463 мм

BASIC 250 EASY LIFE

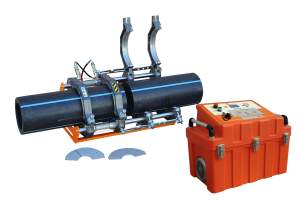

250_EASY_LIFEBASIC 250 EASY LIFE благодаря специальному гидроагрегату позволяет управлять процессом сварки в полуавтоматическом режиме.

Электронная система обеспечивает постоянную воспроизводимость сварочного цикла и автоматический контроль заданных параметров сварки, таким образом, оператору необходимо только проверить фазы сварки. Удобный графический дисплей позволяет осуществлять быструю настройку требуемых параметров.

Система EASY LIFE может сохранять до 4000 сварочных протоколов и суммировать их в PDFфайле. Отчет можно передать на персональный компьютер/ноутбук посредством USB порта и программного средства управления данными.
У системы управления есть память на сварочные параметры до 50 сварочных рецептов.
Система записи данных EASY LIFE теперь показывает время!

BASIC 250 EASY LIFE может осуществлять стыковую сварку труба с трубой, труба с отводом, тройником, крестовиной, Y-образным фитингом и с втулкой под фланец без вспомогательного оборудования путем фиксирования свободного зажима с подвижными зажимами.

Состоит из следующих частей:

  • центратор с 4 зажимами и 2 гидравлическими цилиндрами с герметичными муфтами быстрого соединения;
  • съемный нагревательный элемент
  • съемный торцеватель с защитным микровыключателем;
  • электрический гидроагрегат EASY LIFE;
  • гидравлические шланги с БРС;
  • сменные редукционные вкладыши SMART LocK (патент компании RITMO) для труб от Ø 75 до 225 мм

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

  • Зажим для фланцев,
  • Тележка,
  • Роллики

Технические характеристики:

Материалы

ПЭ - ПП - ПБ - ПВДФ

Диаметр соединяемых труб

Ø 75 ÷ 250 мм

Питание

230Впеременный ток 50/60 Гц

Мощность гидроагрегата

1100 Вт

Суммарная потребляемая мощность

3500 Вт

Протокол

4000 сварочных циклов

Рабочая температура нагревателя

180° ÷ 280° C

Диапазон рабочего давления

0 ÷ 150 бар

Вес центратора

63 кг

Вес гидроагрегата

37 кг

Размер центратора

850x470x400 мм

Размер гидроагрегата

585x384x463 мм

BASIC 315 EASY LIFE

Basic_Easy_Life 315BASIC 315 EASY LIFE благодаря специальному гидроагрегату позволяет управлять процессом сварки в полуавтоматическом режиме.
Электронная система обеспечивает постоянную воспроизводимость сварочного цикла и автоматический контроль заданных параметров сварки, таким образом, оператору необходимо только проверить фазы сварки. Удобный графический дисплей позволяет осуществлять быструю настройку требуемых параметров.
Система EASY LIFE может сохранять до 4000 сварочных протоколов и суммировать их в PDF файле. Отчет можно передать на персональный компьютер/ноутбук посредством USB порта и программного средства управления данными.
У системы управления есть память на сварочные параметры до 50 сварочных рецептов.

Система записи данных EASY LIFE теперь показывает время!

BASIC 315 EASY LIFE  может осуществлять стыковую сварку труба с трубой, труба с отводом, тройником, крестовиной, Y-образным фитингом и с втулкой под фланец без вспомогательного оборудования путем фиксирования свободного зажима с подвижными зажимами.
Состоит из следующих частей:

  • корпус центратора с 4 зажимами и 2 гидравлическими цилиндрами с БРС;
  • съемный нагревательный элемент с высокоточным электронным цифровым терморегулятором DIGITAL DRAGON;
  • съемный торцеватель с защитным микровыключателем;
  • электрический гидроагрегат EASY LIFE;
  • гидравлические шланги с БРС;
  • сменные редукционные вкладыши SMARTLocK (патент компании RITMO) от Ø 90 до 280 мм, переходные вкладыши зажимов Ø 250 мм

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

  • Зажим для фланцев,
  • Тележка,
  • Ролики .

Технические характеристики:

Материалы

ПЭ - ПП - ПБ - ПВДФ

Диаметр соединяемых труб

Ø 90 ÷ 315 мм

Питание

230Впеременный ток 50/60 Гц

Мощность гидроагрегата

1100 Вт

Суммарная потребляемая мощность

4500 Вт

Протокол

4000 сварочных циклов

Рабочая температура нагревателя

180° ÷ 280° C

Диапазон рабочего давления

0 ÷ 150 бар

Вес корпуса центратора

86 кг

Вес гидроагрегата

37 кг

Размер центратора

981x586x520 мм

Размер гидроагрегата

585x384x463 мм

DELTA 500 EASY LIFE

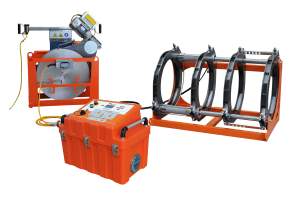

DELTA_500_EASY_LIFEDELTA 500 EASY LIFE благодаря специальному гидроагрегату позволяет управлять процессом сварки в полуавтоматическом режиме диаметром от 200 до 500 мм. DELTA 500 EASY LIFE может осуществлять стыковую сварку труба с трубой, труба с отводом, тройником, крестовиной, Y-образным фитингом и с втулкой под фланец без вспомогательного оборудования путем фиксирования свободного зажима с подвижными зажимами. Это возможно благодаря тому, что 3-й зажим может крепиться к 1-му и 2-му (подвижным) и скользить вместе с трубой. Фитинг должен быть зафиксирован 4-ым зажимом. Для коротких втулок под фланец разработан специальный зажим для фланцев.

DELTA 500 EASY LIFE выпускается в версиях 230В и 400В.
Электронная система обеспечивает постоянную воспроизводимость сварочного цикла и автоматический контроль заданных параметров сварки, таким образом, оператору необходимо только проверить фазы сварки. Удобный графический дисплей позволяет осуществлять быструю настройку требуемых параметров.
Система EASY LIFE может сохранять до 4000 протоколов и суммировать их в PDF файле. Отчет можно передать на персональный компьютер/ноутбук посредством USB порта и программного средства управления данными.
У системы управления есть память на сварочные параметры до 50 сварочных рецептов.
Система записи данных EASY LIFE теперь показывает время!

DELTA 500 EASY LIFE состоит из следующих частей:

  • Центратор в стальной несущей раме;
  • Стальные зажимы;
  • Стальные зажимы с быстрой системой блокировки/разблокировки. Без использования инструментов;
  • Устройство для фиксации и отлипания нагревательного элемента;
  • Съемный нагревательный элемент с отдельным термометром для снятия рабочей температуры;
  • Съемный электроторцеватель с защитным микровыключателем;
  • Электрогидроагрегат;
  • Высокоточный электронный терморегулятор “Digital Dragon” нагревательного элемента для поддержания температуры ±1ºС;
  • Станина для торцевателя и нагревательного элемента.

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

  • Сменные редукционные вкладыши от Ø 200 до 450 мм;
  • Зажим для фланцев;
  • Электрический кран;
  • Специальный деревянный ящик для транспортировки (только для DELTA 500);
  • Специальный деревянный ящик для транспортировки (для центратора с тележкой);
  • Деревянный ящик для вкладышей;
  • Тележка для корпуса машины;
  • Ролики.

Технические характеристики:

Материалы

ПЭ - ПП - ПБ - ПВДФ

Диаметр соединяемых труб

Ø 200 ÷ 500 мм

Питание

230Впеременный токОднафаза 50/60 Гц
400 В переменный ток Три фазы 50/60 Гц

Суммарная потребляемая мощность

7950 Вт (230 В); 7200 Вт (400 В)

Протокол

4000 сварочных циклов

Рабочая температура нагревателя

180° ÷ 280° C

Диапазон рабочего давления

0 ÷ 150 бар

Вес центратора

230 кг

Вес гидроагрегата

37 кг

Размер центратора

1265x790x780 мм

Размер гидроагрегата

 585x384x463 мм

СВАРОЧНОЕ ОБОРУДОВАНИЕ С ГИДРАВЛИЧЕСКИМ ПРИВОДОМ полный автомат RITMO

DELTA DRAGON CNC

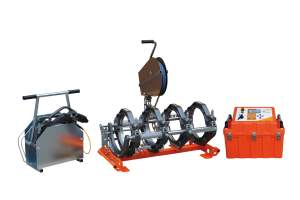

CNCDELTA DRAGON CNC машина для стыковой сварки с автоматической центровкой соединяемых труб исключает любой риск ошибки по вине оператора.
Она доступна в двух версиях: SA, где нагревательный элемент снимается вручную, FA с встроенным механизмом для изъятия нагревательного элемента.
Система CNC применяется с моделями Delta Dragon 250 B и 315 B.
Гидроагрегат оснащен компактным и новаторским пластиковым корпусом способным выдержать любые экстремальные условия работы.
Особое внимание было уделено соединениям в которых используются надежные коннекторы. Простое в использовании программное обеспечение и панель управления позволяют просматривать наиболее распространенные сварочные стандарты (ISO, GIS, DVS и др.).
Программа меню машины, кнопки панели управления и компьютерная программа выполнены на русском языке, навигация проста и удобна. Опературу необходимо лишь выбрать стандарт сварки, диаметр/SDR свариваемой трубы. Все сварочные параметры (давление, время, температура) будутустановлены и впоследствии пддерживаться машиной автоматически. Если используется нестандартная труба, то предусмотрена возможность ввода своих данных (диаметр, SDR, материал,время сварки и давление…), далее сварочный аппарат проведет сварку в автоматическом режиме, поддерживания введенные параметры.

По окончании сварочного цикла, все данные сварки хранятся во встроенной памяти, до 4000 протоколов сварки.
Последовательные порты позволяют оператору подключить гидроагрегат к портативному последовательному принтеру (для получения мгновенного отчета) или к персональному компьютеру. Гидроагрегат оснащен USB портом для загрузки отчета сварки в PDF файл и обновления прошивки.

Полная комплектация включает в себя:

  • линейный датчик, прилагающийся к корпусу машины;
  • съемный нагревательный элемент версии SA или FA;
  • гидравлические шланги с герметичными муфтами БРС, соединяющие гидроагрегат и корпус машины;
  • торцеватель;
  • кабель датчика, соединяющий гидроагрегат с корпусом машины;
  • станина для торцевателя/нагревательного элемента.
  • ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)
  • Сменные редукционные вкладыши от Ø75 до 225 мм (для DELTA DRAGON 250 B)
  • Сменные редукционные вкладыши от Ø75 до 280 мм в том числе переходные вкладыши д. 250 мм  (для DELTA DRAGON 315 B),
  • зажим для фланцев,
  • Деревянный ящик для транспортировки зажимов

Технические характеристики: DeltaDragonCNC 315 B

Материалы

ПЭ - ПП - ПБ - ПВДФ

Диаметр соединяемых труб

Ø 90 ÷ 315 мм

Питание

110 o 230Впеременный ток 50/60 Гц

Суммарная потребляемая мощность

4500 Вт (110 В) - 5150 Вт (230 В)

Рабочая температура нагревателя

180° ÷ 280° C

Протокол

4000 сварочных циклов

Вес центратора

125 кг

Вес гидроагрегата

39 кг

Размер центратора

1150x970x1170 мм

Размер гидроагрегата

585x384x463 мм
