Сварочное оборудование с гидравлическим приводом Ritmo

Прайс-лист:

Сварочное оборудование Ritmo от 1.02.2018

Машины для стыковой сварки (электрогидравлические). Электрогидравлические сварочные машины сконструированы в соответствии с национальными и международными стандартами и используются для сварки труб и фитингов в промышленных магистральных трубопроводах, предназначенных для транспортировки под давлением — воды, газа, кислот и т.п.

Рекомендуется использовать эти машины также для сварки трубопроводов больших диаметров и трубопроводов, подвергающихся значительным механическим нагрузкам. Эти машины используются для сварки полиэтиленовых труб (ПЭ),  труб из полипропилена (ПП), поливинилдифторида (ПВДФ) и других материалов.

BASIC_160Дельта 500

Ассортимент сварочного оборудования для стыковой сварки

ЛИНЕЙКА BASIC (до 500 мм)

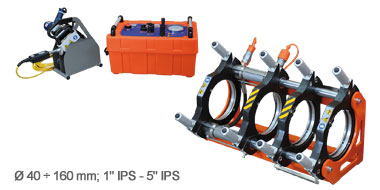

BASIC 160

basic_160BASIC 160 может осуществлять стыковую сварку труба с трубой, труба с отводом, тройником, крестовиной, Y-образнымфитингом и с втулкой под фланец без вспомогательного оборудованияпутем фиксирования свободного зажима с подвижными зажимами.Включает в себя:

  • Центратор с 4 зажимами и 2 гиравлическими цилиндрами с герметичными муфтами БРС;
  • Съемный нагревательный элемент свысокоточным электронным цифровым терморегулятором DIGITALDRAGON;
  • Съемный торцеватель с защитным микровыключателем;
  • Электрический гидроагрегат с манометром и органами управления;
  • Гидравлические шланги с герметичными муфтами БРС;
  • Сменные редукционные вкладышиот Ø 40 до 140 мм.

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

  • Тележка;
  • Роллики;
  • Прибор регистрации данных INSPECTOR;
  • Предизолированнoе покрытие для теплонагревателя

Технические характеристики:

Материалы

ПЭ - ПП - ПБ - ПВДФ

Диаметр соединяемых труб

Ø 40 ÷ 160 мм

Питание

110Вили 230 В переменный ток 50/60 Гц

Суммарная потребляемая мощность

2400 Вт (110 В) - 2250 Вт (230 В)

Рабочая температура нагревателя

180° ÷ 280° C

Диапазон рабочего давления

0 ÷ 150 бар

Вес центратора

21 кг

Размеры центратора

606x365x375 мм

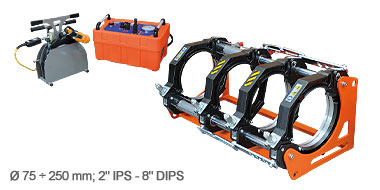

BASIC 250

basic_250BASIC 250 может осуществлять стыковую сварку труба с трубой, труба с отводом, тройником, крестовиной, Y-образным фитингом и с втулкой под фланец без вспомогательного оборудования путем фиксирования свободного зажима с подвижными зажимами. - Центратор с 4 зажимами и 2 гиравлическими цилиндрами с герметичными муфтами БРС;

  • Съемный нагревательный элемент с высокоточным электронным цифровым терморегулятором DIGITAL DRAGON;
  • Съемный торцеватель с защитным микровыключателем;
  • Электрический гидроагрегат с манометром и органами управления;
  • Гидравлические шланги с герметичными муфтами БРС;
  • Сменные редукционные вкладыши от Ø 75 до 225мм.

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

  • Зажим для фланцев;
  • Тележка;
  • Роллики;
  • Прибор INSPECTOR для протоколирования параметров сварки

Технические характерискики:

Материалы

ПЭ - ПП - ПБ - ПВДФ

Диаметр соединяемых труб

Ø 75 ÷ 250 мм

Питание

110 V; 230Впеременный ток 50/60 Гц

Суммарная потребляемая мощность

3450 Вт

Рабочая температура нагревателя

180° ÷ 280° C

Диапазон рабочего давления

0 ÷ 150 бар

Вес центратора

63 кг

Размеры центратора

850x470x400 мм

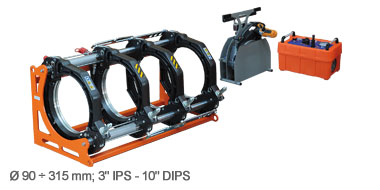

BASIC 315

/ICONA-basic_315BASIC 315 может осуществлять стыковую сварку труба с трубой, труба с отводом, тройником, крестовиной, Y-образным фитингом и с втулкой под фланец без вспомогательного оборудования путем фиксирования свободного зажима с подвижными зажимами. - Центратор с 4 зажимами и 2 гиравлическими цилиндрами с герметичными муфтами БРС;

  • Съемный нагревательный элемент с высокоточным электронным цифровым терморегулятором DIGITAL DRAGON;
  • Съемный торцеватель с защитным микровыключателем;
  • Электрический гидроагрегат с манометром и органами управления;
  • Гидравлические шланги с герметичными муфтами БРС;
  • Сменные редукционные вкладыши от Ø 90 до 280 мм.

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

  • Зажим для фланцев,
  • Тележка,
  • Роллики,
  • Прибор INSPECTOR для протоколирования параметров сварки.

Технические характеристики:

Материалы

ПЭ - ПП - ПБ - ПВДФ

Диаметр соединяемых труб

Ø 90 ÷ 315 мм

Питание

110 B; 230Впеременный ток 50/60 Гц

Суммарная потребляемая мощность

3900 Вт (110 B)
4500 Вт (230 B)

Рабочая температура нагревателя

180° ÷ 280° C

Диапазон рабочего давления

0 ÷ 150 бар

Вес центратора

86 кг

Размеры центратора

981x586x520 мм

ЛИНЕЙКА DELTA (с 500 мм)

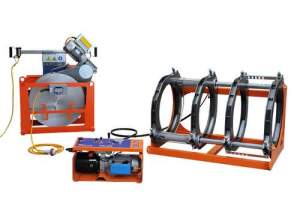

DELTA 500

Delta_500DELTA 500 может осуществлять стыковую сварку труба с трубой, труба с отводом, тройником, крестовиной, Y-образным фитингом и с втулкой под фланец без вспомогательного оборудования путем фиксирования свободного зажима с подвижными зажимами. Это возможно благодаря тому, что 3-й зажим может крепиться к 1-му и 2-му (подвижным) и скользить вместе с трубой. Фитинг должен быть зафиксирован 4-ым зажимом.

Машина выпускается в двух модификациях: для работы от сети 230 В и 400 В.

  • Центратор в стальной несущей раме;
  • Стальные зажимы;
  • Стальные зажимы с быстрой системой блокировки/разблокировки. Без использования инструментов.
  • Устройство отлипания нагревательного элемента от труб/фиттингов;
  • Съемный нагревательный элемент с отдельным термометром для снятия рабочей температуры
  • Электроторцеватель с защитным микровыключателем и плавким предохранителем для защиты двигателя;
  • Пластиковая панель управления торцевателя защищена металлической рамой;
  • Электрический гидроагрегат. По умолчанию на машине заданы параметры соединения с электронным прибором INSPECTOR для протоколирования данных сварки;
  • Нагревательный элемент с высокоточным электронным терморегулятором Digital Dragon (±1°C);
  • Станина для торцевателя/нагревательного элемента

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

  • Сменные редукционные вкладыши от Ø 200 до 450 мм;
  • Зажим для фланцев;
  • Электрический кран;
  • Специальный деревянный ящик для транспортировки (только для DELTA 500);
  • Специальный деревянный ящик для транспортировки (для корпуса центратора);
  • Деревянный ящик для вкладышей;
  • Тележка для центратора;
  • Прибор протоколирования параметров сварки INSPECTOR;
  • Опорные ролики.

Технические характеристики:

Материалы

ПЭ - ПП - ПБ - ПВДФ

Диапазон соединяемых труб

Ø 200 ÷ 500 мм

Питание

230В или400В, переменный ток   50/60 Гц

Суммарная потребляемая мощность

7950 Вт (230 В); 7200 Вт (400 В)

Рабочая температура нагревателя

180° ÷ 280° C

Диапазон рабочего давления

0 ÷ 150 бар

Вес центратора

230 кг

Размеры центратора

1265x790x780 мм

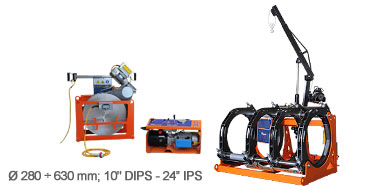

DELTA 630

Delta_630DELTA 630 может осуществлять стыковую сварку труба с трубой, труба с отводом, тройником, крестовиной, Y-образным фитингом и с втулкой под фланец без вспомогательного оборудования путем фиксирования свободного зажима с подвижными зажимами.
Это возможно благодаря тому,что 3-й зажим может крепиться к 1-му и 2-му (подвижным) и скользить вместе с трубой. Фитинг должен быть зафиксирован 4-ым зажимом. Короткие зауженные края трубы можно сварить с помощью специального инструмента (по запросу).

Машина выпускается в двух модификациях: для работы от сети 230 В и 400 В.

  • Центратор в стальной несущей раме;
  • Стальные зажимы;
  • Стальные зажимы с быстрой системой блокировки/разблокировки. Без использования инструментов.
  • Устройство отлипания нагревательного элемента от труб/фиттингов;
  • Съемный нагревательный элемент с отдельным термометром для снятия рабочей температуры
  • Электроторцеватель с защитным микровыключателем и плавким предохранителем для защиты двигателя;
  • Пластиковая панель управления торцевателя защищена металлической рамой;
  • Электрический гидроагрегат. По умолчанию на машине заданы параметры соединения с электронным прибором INSPECTOR для протоколирования данных сварки;
  • Нагревательный элемент с высокоточным электронным терморегулятором Digital Dragon (±1°C);
  • Статина для торцевателя/нагревательного элемента.

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

  • Сменные редукционные вкладыши от Ø 280 до 560 мм;
  • Зажим для фланцев;
  • Электрический кран;
  • Специальный деревянный ящик для транспортировки (только для DELTA 500);
  • Специальный деревянный ящик для транспортировки (для корпуса центратора);
  • Деревянный ящик для вкладышей;
  • Тележка для центратора;
  • Прибор протоколирования параметров сварки INSPECTOR;- Опорные ролики.

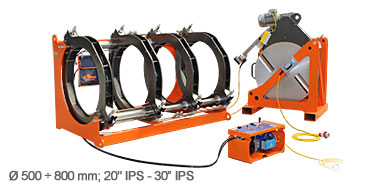

DELTA 800

Delta_800DELTA 800 может осуществлять стыковую сварку труба с трубой, труба с отводом, тройником, крестовиной, Y-образным фитингом и с втулкой под фланец без вспомогательного оборудования путем фиксирования свободного зажима с подвижными зажимами. Это возможно багодаря тому, что 3-й зажим может крепиться к 1-му и 2-му (подвижным) и скользить вместе с трубой. Фитинг должен быть зафиксирован 4-ым зажимом. Короткие зауженные края трубы можно сварить с помощью специального инструмента (по запросу).

  • Центратор в стальной несущей раме;
  • Стальные зажимы;
  • Стальные зажимы с быстрой системой блокировки/разблокировки. Без использования инструментов.
  • Устройство отлипания нагревательного элемента от труб/фиттингов;
  • Съемный нагревательный элемент с отдельным термометром для снятия рабочей температуры
  • Электроторцеватель с защитным микровыключателем и плавким предохранителем для защиты двигателя;
  • Пластиковая панель управления торцевателя защищена металлической рамой;
  • Электрический гидроагрегат. По умолчанию на машине заданы параметры соединения с электронным прибором INSPECTOR для протоколирования данных сварки;
  • Нагревательный элемент с высокоточным электронным терморегулятором Digital Dragon (±1°C);
  • Станина для торцевателя/нагревательного элемента

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

  • Сменные редукционные вкладыши от Ø 500 до 710 мм;
  • Зажим для фланцев;
  • Электрический кран;
  • Тележка для центратора;
  • Прибор протоколирования параметров сварки INSPECTOR;
  • Опорные ролики.

Технические характеристики:

Материалы

ПЭ - ПП - ПБ - ПВДФ

Диапазон соединяемых труб

Ø 500 ÷ 800 мм

питание

400Втрехфазное 50/60 Гц

Суммарная потребляемая мощность

16500 Вт

Рабочая температура нагревателя

180° ÷ 280° C

Диапазон рабочего давления

0 ÷ 150 бар

Вес центратора

762 кг

Размеры центратора

2100x1350x1300 мм

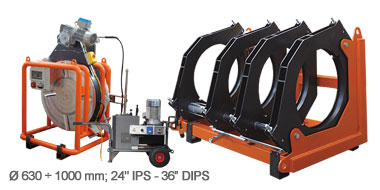

DELTA 1000

Delta_1000DELTA 1000 может осуществлять стыковую сварку труба с трубой, труба с отводом, тройником, крестовиной, Y-образным фитингом и с втулкой под фланец без вспомогательного оборудования путем фиксирования свободного зажима с подвижными зажимами. Это возможно благодаря тому, что 3-й зажим может крепиться к 1-му и 2-му (подвижным) и скользить вместе с трубой. Фитинг должен быть зафиксирован 4-ым зажимом. Короткие зауженные края трубы можно сварить с помощью специального инструмента (по запросу).

  • Центратор в стальной несущей раме;
  • Стальные зажимы;
  • Стальные зажимы с быстрой системой блокировки/разблокировки. Без использования инструментов.
  • Устройство отлипания нагревательного элемента от труб/фиттингов;
  • Съемный нагревательный элемент с отдельным термометром для снятия рабочей температуры
  • Электроторцеватель с защитным микровыключателем и плавким предохранителем для защиты двигателя;
  • Пластиковая панель управления торцевателя защищена металлической рамой;
  • Электрический гидроагрегат. По умолчанию на машине заданы параметры соединения с электронным прибором INSPECTOR для протоколирования данных сварки;
  • Нагревательный элемент с высокоточным электронным терморегулятором Digital Dragon (±1°C);
  • Станина для торцевателя/нагревательного элемента;
  • Электрическая панель с розеткой для подключения нагревательного элемента и крана.

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

  • Сменные редукционные вкладыши от Ø 630 до 900 мм;
  • Зажим для фланцев;
  • Электрический кран;
  • Тележка для центратора;
  • Прибор протоколирования параметров сварки INSPECTOR;
  • Опорные ролики.

Технические характеристики:

Материалы

ПЭ - ПП - ПБ - ПВДФ

Диапазон соединяемых труб

Ø 630 ÷ 1000 мм

питание

400Втрехфазное 50/60 Гц

Суммарная потребляемая мощность

25000 Вт

Рабочая температура

180° ÷ 280° C

Диапазон рабочего давления

0 ÷ 150 бар

Вес корпуса машины

2500 кг

Размеры

2463x1780x1700 мм

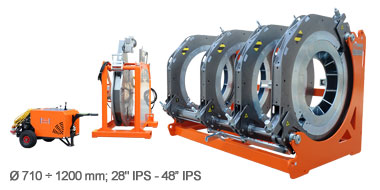

DELTA 1200

Delta_1200DELTA 1200 может осуществлять стыковую сварку труба с трубой, труба с отводом, тройником, крестовиной, Y-образным фитингом и с втулкой под фланец без вспомогательного оборудования путем фиксирования свободного зажима с подвижными зажимами.
Это возможно благодаря тому, что 3-й зажим может крепиться к 1-му и 2-му (подвижным) и скользить вместе с трубой. Фитинг должен быть зафиксирован 4-ым зажимом. Короткие зауженные края трубы можно сварить с помощью специального инструмента (по запросу).

  • Корпус машины в стальной несущей раме;
  • Стальные зажимы и вкладыши;
  • Устройство для отлипания помогает отделять нагревательный элемент во время процесса сварки
  • Съемный нагревательный элемент с отдельным термометром для снятия рабочей температуры
  • Съемный электроторцеватель с защитным микровыключателем и утстройством для быстрого удаления;
  • Электрический гидроагрегат;
  • Цыфровая электрическая панель с терморегулятором
  • Станина для торцевателя/нагревательного элемента.

ПО ЗАПРОСУ (ПРИНАДЛЕЖНОСТИ)

  • Сменные редукционные вкладыши от Ø 710 до 1100 мм; Специальные вкладыши диаметра 1000 мм;
  • Зажим для фланцев;
  • Электрический кран;
  • Тележка для центратора;
  • Прибор протоколирования параметров сварки INSPECTOR;
  • Опорные ролики.

Технические характеристики:

Материалы

ПЭ-ПП

Диапазон соединяемых труб

Ø 710 ÷ 1200 мм 28” IPS - 48” IPS

питание

400Втрехфазное 50/60 Гц

Суммарная потребляемая мощность

28200 Вт

Рабочая температура нагревателя

180° ÷ 280° C

Диапазон рабочего давления

0 ÷ 250 бар

Вес центратора

2500 кг

Размеры центратора

2463x1780x1700 мм
