Полиэтиленовые двухслойные трубы Корсис изготавливаются способом соэкструзии. Они представляют собой гофрированные трубы с двойной стенкой. Труба изнутри гладкая, снаружи гофрированная.

Двухслойная труба Корсис

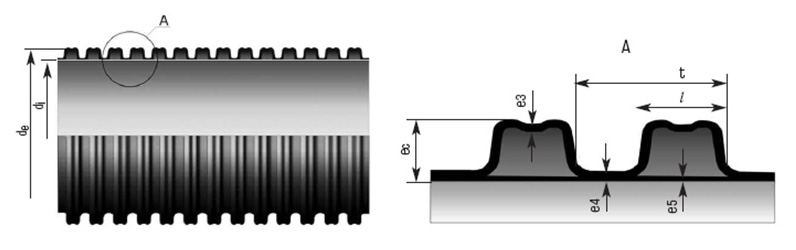

Рисунок 1 — Конструкция двухслойной трубы Корсис

de — наружный диаметр; di — внутренний диаметр;

eс — высота гофра; e3 — толщина стенки гофра;

e4 — толщина стенки; e5 — толщина стенки внутреннего слоя;

Особая форма двухслойной трубы гарантирует повышенное сопротивление деформации. Трубы Корсис бывают двух типов, отличающихся по классу кольцевой жесткости. Класс жесткости (SN) бывает 6 кН/м2 или 8 кН/мэто позволяет использовать трубы при укладке на разной глубине.

Таблица 1 — Типоразмеры гофрированных труб для канализации КОРСИС

Номинальный размер трубопровода / внутренний диаметр (DN/OD) / di, мм

Номинальный наружный диаметр dn, мм

Внутренний диаметр di, мм Высота гофра eс, мм Толщина стенки гофра е3 (не менее для номинальной кольцевой жесткости), мм Толщина стенки внутреннего слоя e5 (не менее), мм Толщина стенки e4 (не менее), мм Шаг гофра t, мм Ширина выступа гофра l, мм
SN6 SN8 SN6 SN8
110/91 110 91 8,7 0,45 0,5 0,55 0,8 1,0 12,6 8,6
160/139 160 139 10,0 0,6 0,7 0,7 0,8 1,0 12,6 9
200/176 200 176 13,0 0,6 0,7 1,1 1,4 16,5 12
250/216 250 216 15,0 0,7 0,8 1,4 1,7 37 23
315/271 315 271 21,0 0,9 1,2 1,6 1,9 42 27
400/343 400 343 26,0 1,2 1,5 2,0 2,3 49 30
500/427 500 427 33,0 1,4 1,7 2,8 2,8 58 38
630/535 630 535 45,0 1,6 1,9 3,3 3,3 75 47
800/687 800 678 55,0 1,7 2,1 4,1 4,1 89 56
1000/851 1000 851 71,0 2,0 2,4 5,0 5,0 98 60
1200/1030 1200 1030 79,0 2,2 2,6 5,0 5,0 110 80

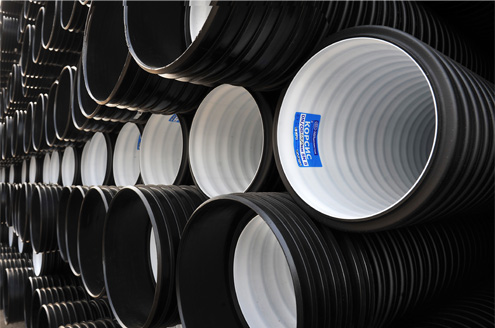

Трубы Корсис

 Внешняя стенка трубы имеет черный цвет, а внутренняя — белый. Черный цвет обеспечивает устойчивость к ультрафиолетовым лучам.

Стандартная длина канализационных труб — от 6 до 12 метров. Трубы с разным классом кольцевой жесткости отличаются друг от друга разной толщиной внешней стенки. Трубы разных классов жесткости можно соединять с помощью стандартных муфт. Это возможно благодаря постоянной величине внутреннего и наружного диаметра.

Гофрированные трубы для систем канализации пока еще используются недостаточно широко. Но они обладают рядом преимуществ.

Преимущества двухслойных труб Корсис

К трубам для напорной, безнапорной и ливневой канализации предъявляется ряд требований:

  • Хорошие гидравлические характеристики
  • Устойчивость к нагрузкам
  • Надежная герметичность
  • Устойчивость к коррозии
  • Устойчивость к химическим воздействиям
  • Стойкость к истиранию
  • Низкая зарастаемость
  • Простота монтажа

Всем этим требования соответствуют трубы двухслойные гофрированные трубы Корсис.

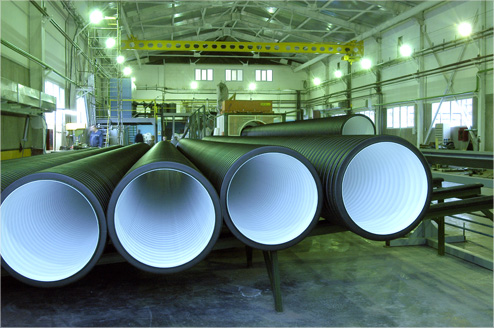

Трубы Корсис: цехКанализационные трубы Корсис изготавливаются из полиэтилена, который характеризуется высокой ударопрочностью, химической стойкостью, высоким сопротивлением к истиранию.

Отличаются высокой кольцевой жесткостью. Трубы достаточно просты в монтаже, соединение производится с помощью муфты и уплотнительного кольца, либо с помощью стыковой сварки. Резиновая прокладка обеспечивает герметичность.

Полиэтиленовые трубы Корсис универсальны в применении. Есть большой ассортимент фитингов, которые могут использоваться совместно с этими трубами. Трубы Корсис могут применяться при монтаже ливневых колодцев, колодцев лотковых, колодцев сборных и т.д.

Трубы имеют небольшой вес, благодаря этому их легко хранить и транспортировать, производить монтаж.

Оптимальное соотношение цены и качество позволяет широко использовать эти трубы при устройстве водопровода и канализации, так как это более выгодно, чем использование обычных полиэтиленовых труб и труб из других материалов.

Монтаж труб

Труба гофрированная для канализации Корсис может используется при  подземной прокладке на глубине до 15 м.  Глубина заложения должн составлять не менее 1 м. Следует помнить, что правильный подбор материала при засыпке траншеи очень важен: его гранулометрический состав должен быть таким, чтобы засыпной материал легко заполнял впадины гофра, т.е. чтобы размер частиц не превосходил ширину профиля (табл.1).

Виды соединений

1) Сварка встык

Одним из преимуществ двухслойных труб КОРСИС является возможность их соединения с помощью сварки благодаря достаточной толщине стенки и расстоянию между гофрами. При этом используются те же стыковые сварочные машины, техника проведения работ, что и при сварке обычных полиэтиленовых труб. Режим сварки (время, давление и температура) устанавливаются исходя из толщины свариваемых стенок.

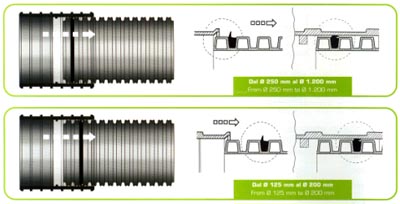

2) С помощью муфты и уплотнительного кольца

Соединение труб производится с помощью соединительной муфты и уплотнительного кольца. Уплотнительное кольцо устанавливается в паз первого (диаметр 250—1200 мм) или второго (диаметр 110—200 мм) рифления.

Монтаж труб

Проектирование канализационных систем

При проектировании канализационных систем с использованием полиэтиленовых труб для канализации особое значение придается вопросу цены. Окончательная цена укладки канализационных систем складывается из стоимости материла, стоимости прокладки труб, а также цены эксплуатации и долговечности службы.
