Комплектующие для колодцев

Комплектация и комплектующие для полиэтиленовых колодцев

Горловина

Горловина выполняет роль перехода с 1000-1200 мм на 620 мм, при монтаже после обсыпки на окружающий грунт укладывается форма для бетонирования либо бетонная опорная плита для люка (Фото 3).

Горловина поставляется в двух исполнениях:
  • концентрическая для диаметра рабочей камеры 1000 мм (рис.1)
  • эксцентрическая для диаметра рабочей камеры 1200 мм (рис.2)
kol_compl_1.jpg    kol_compl_2.jpg

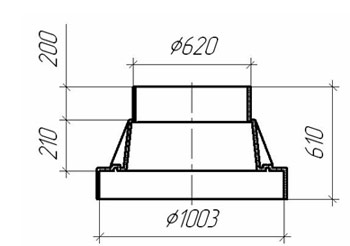

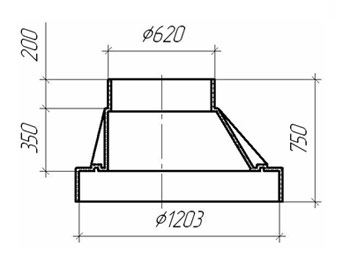

Рисунок 1 — Чертеж горловины концентрической для диаметра рабочей камеры 1000 мм  Рисунок 2 — Чертеж горловины эксцентрической для диаметра рабочей камеры 1200 мм
     wells_photo_32.jpg      wells_photo_33.jpg
     Фото 1 — Концентрическая горловина для шахты 1000 мм Фото 2 — Эксцентрическая горловина для шахты 1200 мм


Уплотнительное кольцо: Предназначено для герметичного соединения горловины с телом колодца.

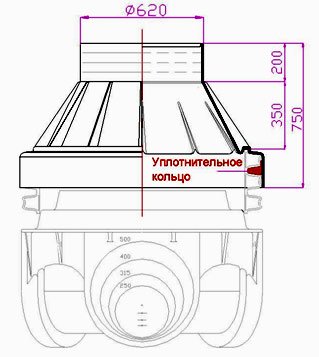

 kol_compl_3.jpg Рис. 3. Схема соединения горловины с телом колодца.


Уплотнительные резиновые кольца специальной конструкции устанавливаются между ребрами, причем уплотняющий профиль («язычок») резинового кольца должен быть направлен в сторону, противоположную направлению ввода трубы в горловину.

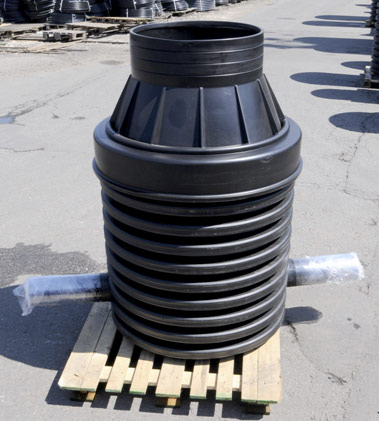

 kol_compl_4.jpg Фото 1. Колодец в сборе с конической горловиной 1000 мм. Данная горловина одевается на шахту колодца с помощью уплотнительного кольца. Горловина выполняет роль перехода с 1000 мм на 620, при монтаже после обсыпки на окружающий грунт укладывается форма для бетонирования либо бетонная плита.

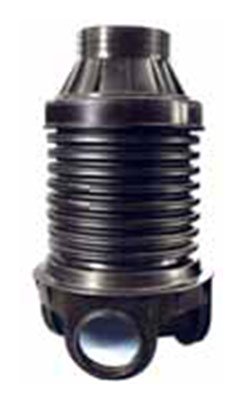

 kol_compl_5.jpg  Фото. 2. Сборный колодец укомплектованный горловиной.
 kol_compl_6.jpg Фото 3. Форма для бетонирования.

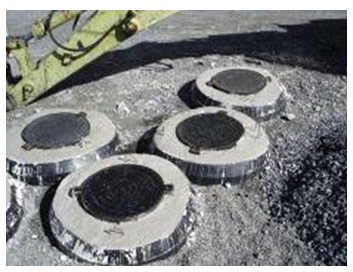

 kol_compl_7.jpg Фото 4. Пример использования формы для бетонирования
 kol_compl_8.jpg Фото 4. По желанию заказчика в шахту колодца вваривается стальная лестница с полимерным покрытием.
Рис. 4. Врезка по месту.
Если возникла необходимость врезаться в шахту колодца на месте, можно использовать врезку по месту, состоящую из двух элементов:
  • уплотнительной манжеты,
  • полумуфты для врезки.
В шахте колодца прорезается отверстие торцевой фрезой необходимого диаметра, затем вставляется уплотнительная манжета и специальная полумуфта. Возможные диаметры врезки по месту - 110, 160 и 200 мм.
