Скругляющие накладки

Прайс-лист на сварочные аппараты и инструменты Caldervale Technology (Англия) от 1.06.17

Скругляющие накладки d 90-180



MAXIFUSE™
Механическая скругляющая накладка cостоит из двух секций.
Для удаления овальности полиэтиленовых труб и создания круглой формы при подготовке трубы к электромуфтовой сварке. Подходит для диаметров 90-180 мм.

Правила применения:
Установить сегменты накладки Maxifuse на трубу на расстоянии от края, необходимого для снятия оксидного слоя с поверхности трубы, затянуть рукояткой сегменты до их соприкосновения между собой, придав трубе форму круга. После снятия оксидного слоя и установки муфты скругляющую накладку можно использовать на втором участке трубы. Скругляющая накладка может оставаться на трубе до завершения процесса сварки.

Технические параметры

Артикул Диаметр, мм
01-08-006 Скругляющая накладка d 63
01-08-008 Скругляющая накладка d 90
01-08-009 Скругляющая накладка d 110
01-08-010 Скругляющая накладка d 125
01-08-011 Скругляющая накладка d 140
01-08-012 Скругляющая накладка d 160
01-08-013 Скругляющая накладка d 180


Скругляющие накладки d 200-315


MAXIFUSE™
Механическая скругляющая накладка cостоит из двух секций.
Для удаления овальности полиэтиленовых труб и создания круглой формы при подготовке трубы к электромуфтовой сварке. Подходит для диаметров 200-400 мм.

Правила применения:
Установить сегменты накладки Maxifuse на трубу на расстоянии от края, необходимого для снятия оксидного слоя с поверхности трубы, затянуть ключом (в комплекте) сегменты до их соприкосновения между собой, придав трубе форму круга. После снятия оксидного слоя и установки муфты скругляющую накладку можно использовать на втором участке трубы.
Скругляющая накладка может оставаться на трубе до завершения процесса сварки.

Технические параметры

Вес: (200 -250мм) - 5,5 кг;
Материал: пластик/алюминий/малоуглеродистая сталь.

Артикул Диаметр, мм
01-08-014 Скругляющая накладка d 200
01-08-015 Скругляющая накладка d 225
01-08-016 Скругляющая накладка d 250
01-08-020 Скругляющая накладка d 315

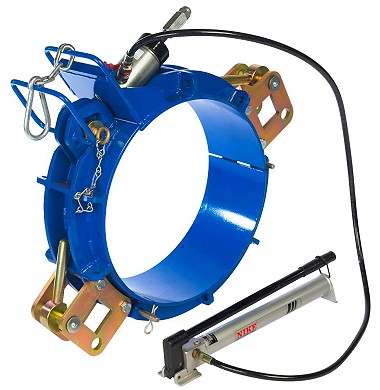

Скругляющие накладки d 400-800



Гидравлическая накладка для удаления овальности на ПЭ трубах.
Для удаления овальности полиэтиленовых труб и создания круглой формы при подготовке трубы к электромуфтовой сварке. Подходит для диаметров 400 - 800 мм.

Правила применения:
Установить сегменты накладки на трубу на расстоянии от края, необходимого для снятия оксидного слоя с поверхности трубы, стянуть при помощи гидравлического инструмента сегменты до их соприкосновения между собой, придав трубе форму круга. После снятия оксидного слоя и установки муфты скругляющую накладку можно использовать на втором участке трубы.
Скругляющая накладка может оставаться на трубе до завершения процесса сварки.

Технические параметры

Материал: сталь.

400 мм Скругляющая накладка
(В x Ш x Г) 530мм x 200мм x 530мм
500 мм Скругляющая накладка
(В x Ш x Г) 630мм x 200мм x 630мм
630 мм Скругляющая накладка
(В x Ш x Г) 825мм x 200мм x 825мм
710мм Скругляющая накладка
(В x Ш x Г) 1100мм x 200мм x 960мм

Вес
500мм Скругляющая накладка: 59 Kг
500мм Скругляющая накладка: 66 Kг
630мм Скругляющая накладка: 75 Kг
710мм Скругляющая накладка: 90 Kг

Гидравлический насос NIKE PH70-500
Объем масла: 600cm
Тип масла: ISO VG 10 или аналог.

Артикул Диаметр, мм
01-08-100 Скругляющая накладка d 400
01-08-103 Скругляющая накладка d 500
01-08-106 Скругляющая накладка d 630
01-08-111 Скругляющая накладка d 710

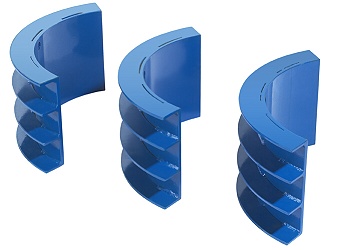

Дополнительные сегменты

Артикул Диаметр, мм
01-08-102 Вкладыш 400мм x 315мм
01-08-105 Вкладыш 500мм x 400мм
01-08-104 Вкладыш 500мм x 450мм
01-08-107 Вкладыш 630мм x 560мм
01-08-108 Вкладыш 630мм x 500мм
01-08-110 Вкладыш 710мм x 630мм

Инструкция по применению механических скругляющих накладок (1,6 МВ, doc)
