Трубы для электрокабеля

Прайс-листы:

Трубы для защиты кабеля

Прокладка кабелей в трубах позволяет применять менее дорогостоящую кабельную продукцию и производить в процессе эксплуатации замену кабельных линий с меньшими трудозатратами. Применение специализированных труб для электрокабеля позволяет обеспечить систему защиты от механических воздействий.

Трубы Электрокор

Трубы Электропайп

В 2014 году введены в действие ГОСТ Р МЭК 61386-2014 «Трубные системы для прокладки кабелей» и ГОСТ Р МЭК 61386.24 «Трубные системы для прокладки в земле», регламентирующие производство трубной продукции для защиты и прокладки изолированных проводов и/или кабелей в электрических установках или в системах связи.

Ключевые характеристики систем трубопроводов для защиты кабеля:

  • Длительный срок эксплуатации (не менее 50 лет);
  • Отсутствие коррозии;
  • Удобство монтажа (низкий вес и гибкость, позволяющая пройти повороты свободным изгибом);
  • Широкий ассортимент соединительных деталей и комплектующих;
  • Защита кабеля от повреждений.

Рекомендуемые области применения труб для электрокабеля:

  • Электроснабжение и телекоммуникация, уличное освещение и наружная реклама (строительство кабельной канализации; защита электрических кабелей от механических повреждений);
  • Транспортная инфраструктура и монолитное бетонирование (строительство кабельной канализации вдоль и под автомобильными и железными дорогами, под взлетно-посадочными полосами аэропортов).

Трубы ЭЛЕКТРОКОР - двухслойные трубы со структурированной стенкой

pipes_electrocor.jpg Однослойные или двухслойные, гибкие или жесткие трубы из полимерной композиции, имеющие гладкий внутренний слой и гофрированный наружный слой красного цвета. Предназначены для защиты кабелей и электрических проводов (до 35 кВ и выше), телекоммуникационных и сигнальных кабелей, кабелей управления, электрических кабелей связи от механических воздействий и агрессивной окружающей среды. При использовании ЭЛЕКТРОКОР и ЭЛЕКТРОКОР ПРО не требуются дополнительные меры защиты (согласно ГОСТ Р МЭК 61386.24-2014).
Сопротивление сжатию: 250Н, 450Н, 750Н, 1250Н.
Стойкость к удару: тип L - легкая, тип N- нормальная, тип S - тяжелая.
Способы прокладки: траншейная.
Нормативная документация: ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки в земле», ТУ 2248-028-73011750-2015


Преимущества применения труб ЭЛЕКТРОКОР:

  • Полиэтиленовые  и полипропиленовые гофрированные трубы стойки к любым видам коррозии;
  • Обладают влагостойкостью и соединением, обеспечивающим необходимую степень защиты (IP40, IP55 или IP66);
  • Внутренняя гладкая поверхность (сокращает трудоёмкость работ по протяжке кабеля);
  • Высокие электроизоляционные свойства;
  • Срок службы труб ЭЛЕКТРОКОР не менее 50 лет.

Цены на трубы Электрокор

Трубы по номинальному наружному диаметру (OD)

Наружный диаметр, мм Внутр. Ø (справочно), мм Стойкость к сжатию (Н) Тип трубы Цена 1 м/п, руб. без НДС Упаковка Примечание
по степени сопротивления удару по степени сопротивления изгибу
Трубы ЭЛЕКТРОКОР ЛАЙТ
50 39 250 легкая (L) гибкая 29,00 Бухты 100 м* однослойная гофрированная труба, цвет красный
63 50 250 легкая (L) гибкая 53,00
75 62 250 легкая (L) гибкая 78,00 Бухты 100 м*
90 76 250 легкая (L) гибкая 106,00
110 90 250 легкая (L) гибкая 121,00 Бухты 50, 100 м*
Трубы ЭЛЕКТРОКОР ФЛЕКС
50 39 450 легкая (L) гибкая 44,00 Бухты 100 м* цвет внутреннего слоя трубы - белый
63 50 450 легкая (L) гибкая 59,00
75 62 450 легкая (L) гибкая 88,00 Бухты 100 м*
90 75 450 легкая (L) гибкая 118,00
110 92 450 легкая (L) гибкая 147,00 Бухты 50, 100 м*
160 136 450 легкая (L) гибкая 236,00 Бух.-50 м*, отр.6 м
200 173 450 легкая (L) гибкая 354,00 Бух.-35 м*, отр.6 м
250 218 450 легкая (L) гибкая 589,00 Отрезки 6 м
* - Труба Электрокор в бухтах может быть укомплектована тросиком для протяжки кабеля, стоимость 1 метра трубы увеличится на 4 руб. без учета НДС
Трубы ЭЛЕКТРОКОР
50 39 750 нормальная (N) жесткая 74,00 Отрезки 6 м  цвет внутреннего слоя трубы - желтый
63 50 750 нормальная (N) жесткая 88,00
75 62 750 нормальная (N) жесткая 147,00
90 75 750 нормальная (N) жесткая 147,00
110 92 750 нормальная (N) жесткая 221,00
160 136 750 нормальная (N) жесткая 324,00
200 173 750 нормальная (N) жесткая 472,00
250 218 750 нормальная (N) жесткая 737,00
Трубы ЭЛЕКТРОКОР ПРО
75 62 1250 тяжелая (S) жесткая 191,00 Отрезки 6 м  цвет внутреннего слоя трубы - синий
90 75 1250 тяжелая (S) жесткая 229,00
110 92 1250 тяжелая (S) жесткая 286,00
160 136 1250 тяжелая (S) жесткая 458,00
200 173 1250 тяжелая (S) жесткая 687,00
250 218 1250 тяжелая (S) жесткая 1 030,00



Трубы ЭЛЕКТРОПАЙПдвухслойные
полиэтиленовые безгалогенные с красным идентификационным слоем

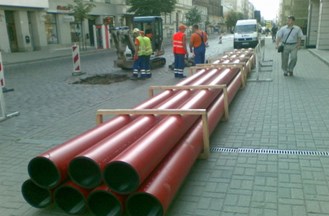

elektropaip.jpg Полимерные безгалогенные гладкие трубы ЭЛЕКТРОПАЙП и ЭЛЕКТРОПАЙП ПРО не выделяют вредных веществ при горении, обладают улучшенными эксплуатационными характеристиками и предназначены   для защиты изолированных электрических проводов и/или кабеля (напряжением до 330 кВ и выше) от механических воздействий и агрессивной окружающей среды при максимальных транспортных нагрузках. Трубы ЭЛЕКТРОПАЙП ПРО также характеризуются увеличенным коэффициентом теплопроводности.
Внешний маркерный слой красного цвета (составляющий 10% от толщины стенки) позволяет упростить:
- визуальный контроль допустимых повреждений кабельной трубы;
- идентификацию сетей.
Нормативная документация: ГОСТ Р МЭК 61386.24-2014 «Трубные системы для прокладки в земле», ТУ 2248-033-73011750-2015
Способы прокладки: траншейная

Технические характеристики:

  • Труба имеет красный маркерный слой, который позволяет отследить повреждения  при работах ГНБ и определить их глубину;
  • Красный цвет покрытия;
  • Трубы безгалогенные, не выделяют вредных веществ при горении;
  • Трубы имеют высокую химическую стойкость. Срок службы 50 лет и более;
  • Наличие сертифицированных лабораторий и НИИ, которые позволяют дорабатывать трубу под нужды заказчика, использовать широкий спектр различных добавок, изменяющих свойства трубы;
  • Прочностные характеристики трубы полностью сохраняются при температуре от -30 до +90С;
  • Трубы производятся на крупнейшем в Европе заводе, сертифицированном по ISO 9001, что гарантирует бесперебойные  поставки и всестороннюю поддержку, в т.ч. в проектных и монтажных вопросах;
  • Трубы изготовлены из сертифицированного сырья, все испытания проводятся в аккредитованной независимой лаборатории. Основу трубы составляет легко перерабатываемый полиэтилен, что позволяет делать качественные стыковые соединения.

Цены на трубы Электропайп

Трубы ЭЛЕКТРОПАЙП N 1250
Сопротивление сжатию - 1250Н, средняя стойкость к удару (тип N - нормальная).

ГОСТ Р МЭК 61386.24 – 2014, ТУ 2248-033-73011750-2015

Область применения: защита электрических кабелей до 330 кВ от механических воздействий и агрессивной окружающей среды при максимальных транспортных нагрузках. Методы прокладки трубопроводов: траншейная, бестраншейная (в том числе горизонтально-направленное бурение). Труба содержит соэкструдированный внешний маркерный красный слой - 10% от толщины стенки и специальный внутренний слой для улучшения качества сварного шва.

Трубы диаметрами 50, 63, 75, 90, 125, 140, 180 и 250 мм, а также трубы с усилием протяжки F4 изготавливаются под заказ.

Номинальный наружный диаметр, мм Усилие протяжки F1 Усилие протяжки F2 Усилие протяжки F3
Толщина стенки, мм (справочно) Цена 1 м.п. руб., без НДС Толщина стенки, мм (справочно) Цена 1 м.п. руб., без НДС Толщина стенки, мм (справочно) Цена 1 м.п. руб., без НДС
110 10,1 777,00 8,5 666,50 6,5 519,00
160 14,5 1 627,00 12,1 1 381,50 9,4 1 094,00
200 18,2 2 549,00 15,0 2 141,00 11,5 1 674,00
225 20,4 3 217,50 17,0 2 728,00 13,0 2 128,50
280 25,5 5 001,50 22,0 4 377,50 16,5 3 357,50


Трубы ЭЛЕКТРОПАЙП Р/ ЭЛЕКТРОПАЙП ПРО Р

Область применения раструбных труб: защита электрических слаботочных, силового до 35 кВ кабелей от механических воздействий и агрессивной окружающей среды при малых динамических и статических нагрузках. Прокладываются траншейным способом. Труба изготавливается из полимерной композиции повышенной прочности. Запатентованный раструб с полипропиленовым фиксатором позволяет быстро и герметично соединять трубы.Герметичность сохраняется при осевом изломе до 7 градусов.

Трубы Электропайп ПРО Р

Номинальный наружный диаметр, мм Сопротивление сжатию 450Н, средняя стойкость к удару (тип N - нормальная)

Сопротивление сжатию 1250Н, средняя стойкость к удару (тип N)

Толщина стенки, мм (справочно) Цена 1 м.п. руб., без НДС, для 6 метровой трубы с раструбом Толщина стенки, мм (справочно) Цена 1 м.п. руб., без НДС, для 6 метровой трубы с раструбом
110 3,9 516,00 4,5 634,00
160 4,0 790,00 6,2 1 050,00
225 5,0 1 740,00

Трубы Электропайп Р

Номинальный наружный диаметр, мм Сопротивление сжатию 250Н, низкая стойкость к удару  (тип L - легкая)
Толщина стенки, мм (справочно) Цена 1 м.п. руб., без НДС, для 6 метровой трубы с раструбом
110 3,2 172,50
160 4,0 311,00
200 4,9 484,50
250 6,2 642,50
