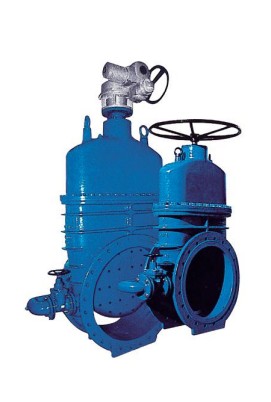

Задвижка с обрезиненным клином, диаметр DN 400-1200

 ЗАДВИЖКИ С ОБРЕЗИНЕННЫМ КЛИНОМ TALIS BV 05 47 DN 400-1200 PN10/16

 Задвижка с обрезиненным клином для перекрытия потока в трубопроводах

Задвижка с обрезиненным клином Описание:

  • Фланцевая задвижка с обрезиненным клином
  • Полнопроходное сечение
  • Низкий крутящий момент
  • Байпас в стандартной комплектации от DN 600 и выше
  • Уплотнение клина из EPDM для питьевой воды или NBR для сточной
  • воды
  • Корпус, крышка, клин из высокопрочного чугуна EN-GJS-500-7 (GGG-
  • 50)
  • Гайка клина из специального медного сплава повышенной прочности
  • с превосходной стойкостью к коррозии
  • Шток стандартно из нержавеющей стали AISI-420 (X20C13),
  • опционально из AISI-316 (X5CrNiMo1713), AISI-316L (X2CrNiMo1712)
  • Герметичность шпинделя обеспечивается четырьмя
  • уплотнительными кольцами
  • Пыльник шпинделя для защиты от грязи
  • Болты корпус-крышка из углеродистой стали с антикоррозионным
  • покрытием GEOMET и герметично залитые сверху горячим воском,
  • опционально из нержавеющей стали A2 (AISI-304) и A4 (AISI-316)
  • Стандартно открытие по часовой стрелке (CWC), опционально -
  • против часовой стрелки (CWO)
  • Управление штурвалом из штампованной стали, через квадратный
  • наконечник из ВЧШГ EN-GJS-500-7 (GGG-50) для Т-образного ключа
  • 30x30, электроприводом
  • Герметичность соответствует классу А – отсутствие протечек
  • Наплавляемое эпоксидное покрытие голубого цвета, опционально
  • покрытие эмалью
  • Соответствует требованиям EN 1074 – износоустойчивость более
  • 2500 циклов
  • Гарантия 10 лет

Функции:

Перекрытие потока в системах питьевого водоснабжения, водоотведения, технического водоснабжения



  • DN 50 – 350
  • PN 10-16-25
  • Максимальная температура: +80°С
  • Рассверловка фланцев в соответствии со стандартами EN 1092-2 и ISO 7005-2 (другие стандарты – по запросу)
  • Расстояние между торцами в соответствии со стандартом EN 558-1 и ISO 5752, серия 1
Области применения: Сырая, питьевая, техническая воды, сточные воды, температура -10 + 80 С

Испытания: Испытания на герметичность в соответствии с DIN EN 13774

Технические характеристики:

  • DN 50 – 350
  • PN 10-16-25
  • Максимальная температура: +80°С
  • Рассверловка фланцев в соответствии со стандартами EN 1092-2 и ISO 7005-2 (другие стандарты – по запросу)
  • Расстояние между торцами в соответствии со стандартом EN 558-1 и ISO 5752, серия 1

Сертификаты: ГОСТ, Ростехнадзор, DWGV

ЗАДВИЖКИ С ОБРЕЗИНЕННЫМ КЛИНОМ TALIS BV 05 47 DN 400-1200 PN10/16

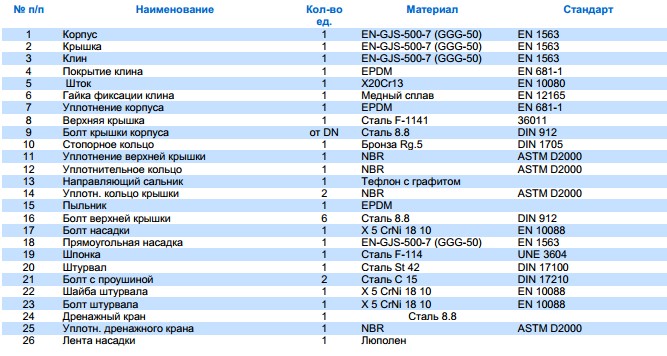

Спецификация

TALIS BV-05-47

Фланцевая задвижка с обрезиненным клином DN 50-350 PN 10/16

 F4 (короткая 0,4DN+150мм) или F5 (длинная DN+200мм)




TALIS BV-05-47

Фланцевая задвижка с обрезиненным клином DN 400-1200 PN 10/16
F4 (короткая 0,4DN+150мм) или F5 (длинная DN+200мм)
PN 10/16



ЗАДВИЖКИ С ОБРЕЗИНЕННЫМ КЛИНОМ TALIS BV 05 47 DN 400-1200 PN10/16

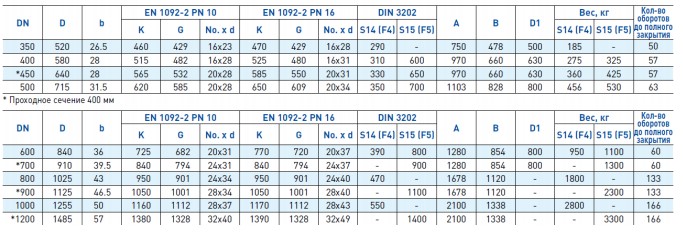

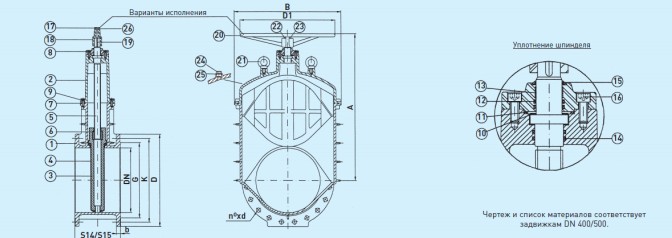

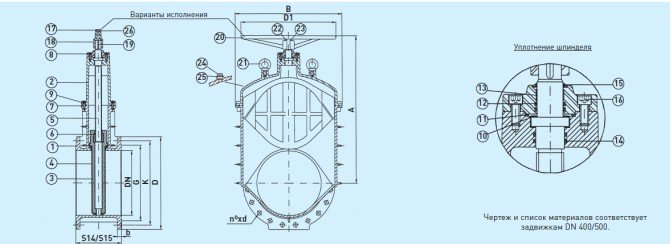

Размеры и вес

BV-05-47

Фланцевая задвижка с обрезиненным клином DN 400-1200 PN 10/16
F4 (короткая 0,4DN+150мм) или F5 (длинная DN+200мм)




*- проходное сечение Ду 600, 800, 1000

ЗАДВИЖКИ С ОБРЕЗИНЕННЫМ КЛИНОМ TALIS BV 05 47 DN 400-1200 PN10/16

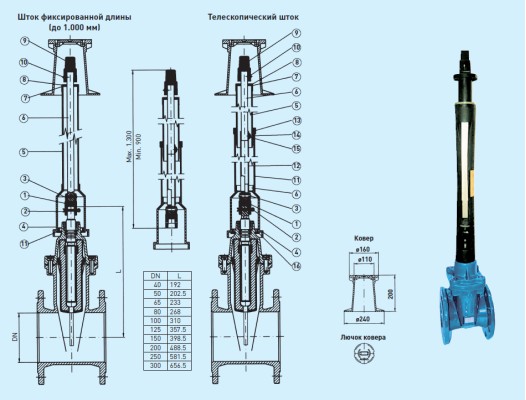

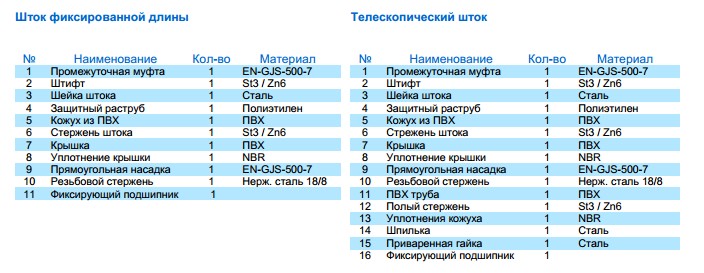

Комплект для безколодезной установки
