Задвижки с обрезиненным клином диаметр DN 40-350

Фланцевая задвижка широко используется  для перекрытия потока в трубопроводах, транспортирующих неагрессивные среды. Задвижка фланцевая присоединяется к трубопроводу с помощью фланцевого соединения. Фланцевые задвижки подразделяются параллельные (шиберные) и клиновые

Клиновая задвижка имеет надежную конструкцию, с ее помощью можно перекрыть отдельные участки трубопровода и контролировать подачу воды. Специфика клиновой задвижки – специальное покрытие клина, которое защищает материал от коррозии и повреждений при непосредственном контакте со средой. Состав покрытия клина отличается в зависимости от назначения задвижки. Поскольку покрытие содержит каучук, такая задвижка может называться «фланцевая задвижка с обрезиненным клином».

Фланцевая клиновая задвижка – широко распространенная разновидность запорной арматуры, которая завоевала популярность благодаря надежности и простоте конструкции.

У задвижки Талис очень простая конструкция, которая выгодно отличает ее от других запорных систем. Цена клиновой задвижки TALIS достаточно доступна, при этом она долговечна и надежна в эксплуатации.

Фланцевая задвижка имеет два положения: «открыто» – полностью открывает трубопровод и «закрыто» – полностью перекрывает поток среды. Благодаря такой простой конструкции фланцевые задвижки очень удобно использовать на магистральных водопроводах, с их помощью можно в кратчайшее время полностью перекрыть поток транспортируемой среды. Для изготовления задвижки используется высокопрочный чугун с шаровидным графитом (ВЧШГ). Наплавляемое эпоксидное покрытие обеспечивает дополнительную защиту.
Покрытие отличается в зависимости от специфики применения задвижки (питьевые, технические, сточные воды).

Клиновая задвижка из ВЧШГ, предназначенная для воды, имеет стандартное покрытие клина EPDM (синтетический каучук этилен-пропиленовый тройной), а задвижка для канализации – покрытие NBR (бутадиен-нитрильный каучук). В комплектацию фланцевой клиновой задвижки входит штурвал или квадратный колпачок для Т-образного ключа. Также задвижки могут поставляться с комплектом для безколодезной установки. Задвижка может устанавливаться в обводненный грунт, корпус мало подвержен биологическому обрастанию и появлению минеральных отложений. Управление может осуществляться с помощью электропривода, пневмопривода.

В компании «Уралтрубополимер» можно приобрести фланцевые клиновые задвижки Талис по выгодным ценам. По желанию заказчика задвижки могут быть подготовлены под электропривод.

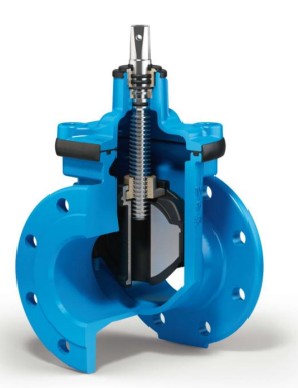

ФЛАНЦЕВАЯ КЛИНОВАЯ ЗАДВИЖКА TALIS BV 05 47 DN 50-350 PN10/16/25

Прайс-лист на фланцевые клиновые задвижки:

Задвижки клиновые TALIS от 1.02.2017

Задвижка фланцевая с обрезиненным клином для перекрытия потока в трубопроводах



Задвижка с обрезиненным клином



Характеристики и описание фланцевой задвижки TALIS



  • Фланцевая задвижка с обрезиненным клином (фланцевая клиновая задвижка).

  • Имеет полнопроходное сечение.

  • Низкий крутящий момент.

  • Специальное покрытие (клин полностью вулканизирован). Покрытие EPDM для системы водоснабжения (питьевая вода) или NBR для систем канализации (сточные воды).

  • Корпус, крышка и клин изготовлены из высокопрочного чугуна EN-GJS-500-7 (GGG- 50).

  • Гайка клина изготовлена из специального сплава меди. Обладает высокой прочностью и прекрасной устойчивостью к коррозии.

  • Шток задвижки изготовлен из нержавеющей стали AISI-420 (X20C13) в стандартном исполнении, опционально из AISI-316 (X5CrNiMo1713), AISI-316L (X2CrNiMo1712).

  • Четыре уплотнительных кольца обеспечивают герметичность шпинделя.

  • Шпиндель снабжен пыльником для защиты от грязи.

  • Болты корпус-крышки выполнены из углеродистой стали с антикоррозионным покрытием GEOMET (стандартное исполнение) и герметично залиты сверху горячим воском. Опционально может быть использована  нержавеющая сталь A2 (AISI-304) и A4 (AISI-316).

  • Стандартное открытие производится по часовой стрелке (CWC), опционально может производиться против часовой стрелки (CWO).

  • Управление штурвалом из штампованной стали, через квадратный наконечник из ВЧШГ EN-GJS-500-7 (GGG-50) с Т-образным ключом 30x30, электроприводом.

  • Гарантированная герметичность класса А. Отсутствие протечек.

  • Наплавляемое эпоксидное покрытие имеет голубой цвет (стандартный вариант), опционально покрытие эмалью

  • Соответствует требованиям EN 1074 – износоустойчивость более 2500 циклов.

  • Гарантия 15 лет.



Где применяется фланцевая задвижка?

Фланцевая задвижка предназначена для перекрытия потока в системах питьевого водоснабжения, водоотведения, технического водоснабжения.

Предназначена для следующих сред: сырая, питьевая, техническая вода, сточные воды, температурой от -10 до + 80 С.

Испытания

Задвижка прошла испытания на герметичность в соответствии с DIN EN 13774.

Технические характеристики фланцевой задвижки



  • DN 50 – 350

  • PN 10-16-25

  • Максимальная температура: +80°С

  • Рассверловка фланцев в соответствии со стандартами EN 1092-2 и ISO 7005-2 (другие стандарты – по запросу).

  • Расстояние между торцами в соответствии со стандартом EN 558-1 и ISO 5752, серия 1.



Сертификаты



ГОСТ, Ростехнадзор, DWGV
