Воздушный клапан DN 40-80

ВОЗДУШНЫЙ КЛАПАН С ОДНИМ ОТВЕРСТИЕМ BV-05-61 / F 1-10 DN 40-80 PN 10-40

Воздушный клапан одинарного действия для автоматического выпуска небольшого количества воздуха из трубопроводов в процессе эксплуатации


Описание
  • Встроенный изолирующий клапан с квадратным наконечником 17х17
  • Встроенный контроллер работоспособности
  • Корпус из ВЧШГ с наплавляемым эпоксидным покрытием
  • Болты из нержавеющей стали
  • Минимальное давление 0,1 Бар
  • Исключительно прочный и стойкий к коррозии корпус из ВЧШГ с катафорезным и эпоксидным покрытием;
  • Запатентованный дисковый поплавок вместо большого шарового поплавка в обычных комбинированных вантузах обеспечивает компактность размеров и надежную работу;
  • Отсутствие механически подвижных элементов;
  • Боковой выступ корпуса под установку манометра;
  • Встроенная система контроля состояния вантуза;
  • Модификации со встроенным изолирующим краном;
  • Защита от пыли и грязи;
Назначение

Нерастворенный в воде воздух всегда присутствует в трубопроводах и накапливается в верхних точках, создавая дополнительные потери напора, помехи измерительным приборам и увеличивая коррозию.

Применение вантузов на водопроводных сетях обеспечивает:
  • Снижение потерь напора и экономию электроэнергии на 5-10%
  • Уменьшение погрешности приборов учета расхода;
  • Снижение коррозии трубопроводов;
Области применения

Водопроводные сети

Характеристики

Диапазон: присоединительный фланец

  • Тип 102, PN 16 и 25: DN 40 – 80 и модель 1” с наружной резьбой BSP
  • Тип 150, PN 25 и 40: DN 50-80 и модель 1” с наружной резьбой BSP
  • Максимальное рабочее давление: PN 16, 25, 40
  • Рабочая температура: +1°C - +70°C
Рассверловка фланцев в соответствии со стандартном EN 1092-2 и ISO 7005-2:

  • ISO PN 10/16 для DN 40-80
  • ISO PN 25 для DN 50-80
  • ISO PN 40 для DN 50-80
Резьба BSP в соответствии со стандартом ISO 228-1 и NF Е 03 -005

Испытания

Каждое изделие проходит полные производственные испытания в соответствии со стандартом ISO 5208-2.


ВОЗДУШНЫЙ КЛАПАН С ОДНИМ ОТВЕРСТИЕМ BV-05-61 / F 1-10 DN 40-80 PN 10-40

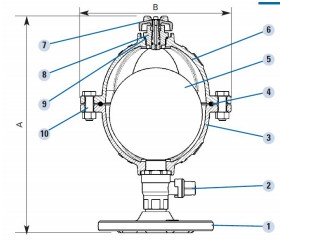

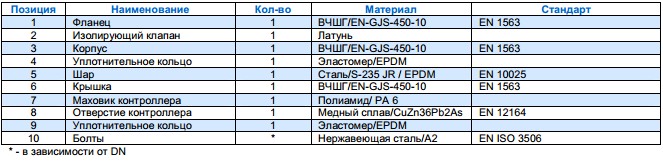

Размеры и вес

Расход воздуха



ВОЗДУШНЫЙ КЛАПАН С ОДНИМ ОТВЕРСТИЕМ BV-05-61 / F 1-10 DN 40-80 PN 10-40

Эксплуатация

Когда воздух отсутствует, шар-поплавок находится в верхней точке и закрывает отверстие. При появлении воздушных карманов, воздух попадает в клапан и шар опускается, открывая отверстие для выпуска воздуха. Встроенный изолирующий кран позволяет обслуживать и тестировать клапан без демонтажа.

Контроллер

Встроенный контроллер позволяет легко проверить работоспособность воздушного клапана, не разбирая и его и не демонтируя с трубопровода. Для проверки состояния вантуза маховик контроллера поворачивается против часовой стрелки. При нормальном функционировании вантуза в контрольном положении из отверстия для воздуха должна подтекать вода. Если вместо этого выходит воздух, это свидетельствует либо о превышении рабочего давления, либо о повреждении поплавка. В случае если в контрольном положении нет ни воздуха ни воды, то отверстие засорилось и нуждается в прочистке.

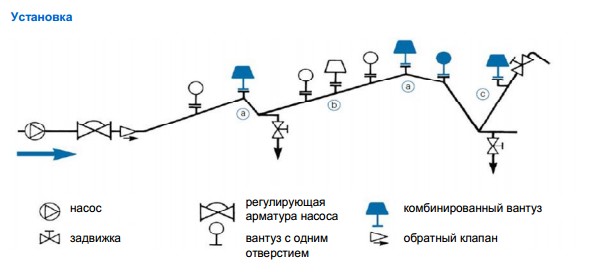

Установка

Изделие должно быть установлено вертикально.

Установка рекомендуется:

  • в наивысших точках трубопровода
  • в местах, где резко изменяется уклон трубопровода
  • перед клапанами регулирования давления
  • через каждые 500 м на трубопроводах имеющих уклон

Съемный квадратный наконечник

Во избежание случайного закрытия или открытия изолирующего крана, он снабжен съемным квадратным
