Поворотно-дисковый затвор на проушинах DN 32-300

Поворотно-дисковый затвор на проушинах с седлом из эластомера для перекрытия или регулирования расхода

Поворотно-дисковой затвор на проушинах Описание:

  • Корпус   из   высокопрочного   чугуна   с   шаровидным   графитом   с эпоксидным покрытием
  • Диск    из  ВЧШГ     GGG-40    с   эпоксидным     покрытием    или   из  нержавеющей стали
  • Седло стандартно EPDM, по запросу другие материалы
  • Малые потери напора
  • Минимальные строительные размеры
  • Крепление между фланцами
  • Возможность замены седла из эластомера
  • Сферическая  поверхность  кромки  диска  обеспечивает  плотный   контакт с седлом
  • Шпиндель из нержавеющей стали, изолированный от жидкости
  • Подшипник работает как направляющая для шпинделя и снижает  трение
  • Монтаж без дополнительных прокладок
  • Корпус полностью изолирован от среды эластомером
  • Симметричная  конструкция  с  возможностью  подачи  жидкости  в  обоих направлениях
  • Антикоррозионное эпоксидное покрытие
  • Большой  выбор  материалов  для  диска  и  внутреннего  покрытия  позволяет использовать затворы для различных сред

Функци:

Перекрытие потока в системах питьевого водоснабжения, водоотведения, технического водоснабжения

Области применени:

  • Насосные станции
  • Станции водоподготовки
  • Водопроводные сети
  • Оросительные системы
  • Противопожарные системы

 Испытания:

  • Испытания на герметичность в соответствии с DIN EN 13774
  • Герметичность: класс A по стандарту ISO 5208

Технические характеристики:

  • DN 250 – 1600
  • PN 10 -16
  • Рабочая температура: -10°C - +60°C с покрытием из EPDM  (NBR и другие эластомеры – по запросу).
  • Максимальная скорость: 3 м/с для PN 10 и 4 м/с для PN 16.
  • Расстояние между торцами в соответствии со стандартом EN 558-1, серия 20, и стандартом ISO 5752, серия  20.
  • Рассверловка фланцев в соответствии со стандартами EN 1092-2 и ISO 7005-2 (другие стандарты – по запросу)

Сертификаты:

ГОСТ, CE, WRAS, ATEX, ACS


ПОВОРОТНО-ДИСКОВЫЙ ЗАТВОР НА ПРОУШИНАХ Арт. 20 DN 32-300 PN10/16

Поворотно-дисковый затвор на проушинах

Поворотно-дисковый затвор на проушинах

ПОВОРОТНО-ДИСКОВЫЙ ЗАТВОР НА ПРОУШИНАХ Арт. 20 DN 32-300 PN10/16

 Размеры и вес

 DN 32-300

Поворотно-дисковый затвор на проушинах

 Поворотно-дисковый затвор на проушинах

ПОВОРОТНО-ДИСКОВЫЙ ЗАТВОР НА ПРОУШИНАХ Арт. 20 DN 32-300 PN10/16

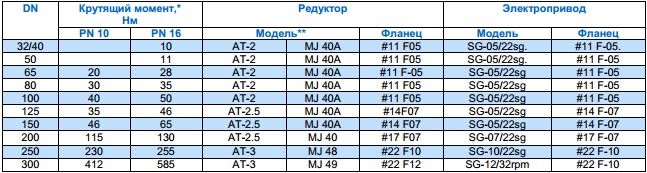

Управление

Управление затворами может осуществляться:

  • Рычагом
  • Четверть-оборотным редуктором в алюминиевом или чугунном корпусе со штурвалом
  • Четверть-оборотным электроприводом

 Защита от влаги и грязи IP68

Стандартно  затворы  комплектуются  редукторами  и  приводами  Auma,  режим  работы  S2  (открыто  - закрыто), по запросу могут комплектоваться любыми другими вариантами  и опциями.

- Крутящий момент указан без коэффициента запаса. При самостоятельном выборе привода, увеличьте момент на 30%.
