Поворотно-дисковый затвор с двойным эксцентриком DN 150 - 2000

Затворы 2-х и 3-х эксцентриковые (дисковые) обеспечивают надежное уплотнение, энергосбережение, отсутствие протечек. Эксцентриковый затвор обладает высокой коррозионной стойкостью, износостойкостью, долговечен и прост в эксплуатации. Конструкция эксцентриковых затворов позволяет выдерживать до нескольких десятков тысяч циклов открывания и закрывания при сохранении герметичности. Эксцентриковые затворы TALIS соответствуют самым строгим стандартам качества, сертифицированы в России и во многих зарубежных странах.

ПОВОРОТНО-ДИСКОВЫЙ ЗАТВОР TALIS С ДВОЙНЫМ ЭКСЦЕНТРИКОМ DN 150 - 2000 (затвор 2-х эксцентриковый)

Фланцевый поворотно-дисковый затвор с двойным эксцентриком для перекрытия или регулирования подачи
Поворотно-дисковый затвор фланцевый

Описание:

  • Выдерживает большое количество циклов
  • Двойной эксцентрик снижает нагрузки на уплотнение из EPDM
  • Уплотнительное кольцо из стали полностью заключено в EPDM
  • Самосмазывающиеся, необслуживаемые подшипники
  • Клиновое соединение приводного вала и диска без зазоров
  • Обтекаемые контуры диска для снижения потерь напора
  • Вал из нержавеющей стали, изолированный от жидкости
  • Корпус и диск из ВЧШГ EN-JS 1030
  • Антикоррозионное эпоксидное покрытие
  • Болты из нержавеющей стали
  • Низкий крутящий момент
  • Седло из нержавеющей стали вкатанное в корпус
  • Безколодезная установка
  • Редуктор IP 68

Характеристики:

  • Диапазон: DN 150 - 2000.
  • PN 10,16.
  • Рабочая температура: -10°C - +60°C
  • Герметичность: класс A по стандарту ISO 5208.
  • Расстояние между фланцами в соответствии со стандартом EN 558-1, серия 14, и стандартом ISO 5752, серия 14.

Области применения:

  • Насосные станции
  • Станции водоподготовки
  • Водопроводные сети
  • Противопожарные системы

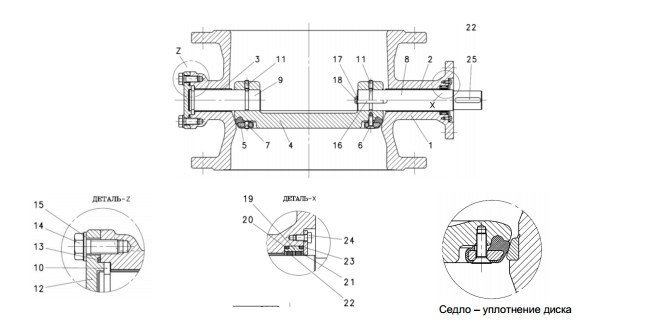

Спецификация




Размеры и вес

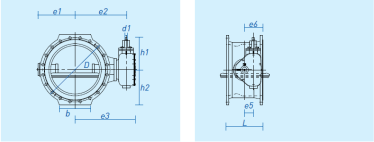

DN 150 – 2000 Поворотно-дисковые затворы без управления

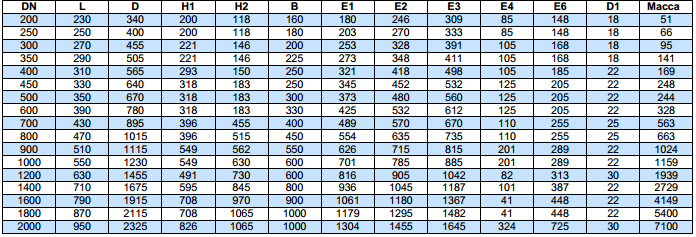

Таблица размеров PN 10

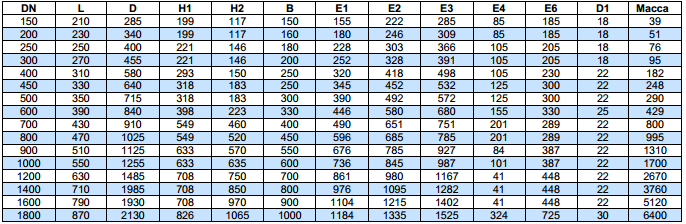

Таблица размеров PN 16



Размеры и вес

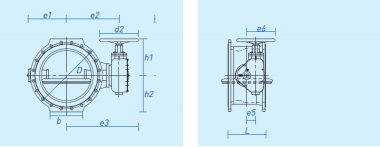

DN 150 – 2000 Поворотно-дисковые затворы со штурвалом

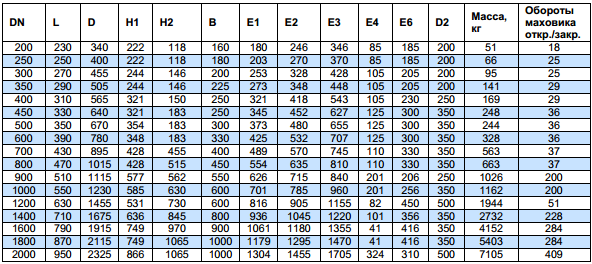

Таблица размеров PN 10



Таблица размеров PN 16


Размеры и вес

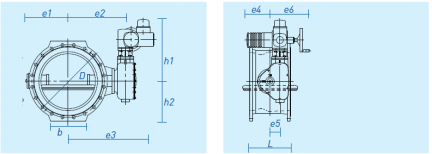

DN 150 – 2000 Поворотно-дисковые затворы с электроприводом

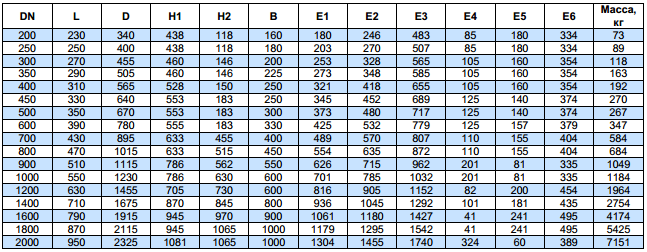

Таблица размеров PN 10



Таблица размеров PN 16



Электропривод





PN 10


PN 16
