Поворотно-дисковый затвор фланцевый DN 250-1600

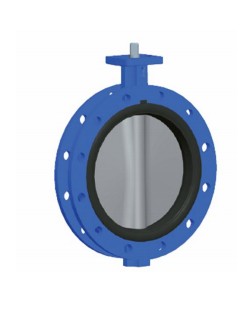

ПОВОРОТНО-ДИСКОВЫЙ ЗАТВОР ФЛАНЦЕВЫЙ Арт. 12 DN 250-1600 PN10/16

Фланцевый поворотно-дисковый затвор с седлом из эластомера для перекрытия или регулирования расхода



Описание

  • Корпус из высокопрочного чугуна с шаровидным графитом с эпоксидным покрытием
  • Диск из ВЧШГ GGG-40 с эпоксидным покрытием или из нержавеющей стали
  • Седло стандартно EPDM, по запросу другие материалы
  • Малые потери напора
  • Минимальные строительные размеры
  • Крепление сквозными шпильками через фланцы затвора и ответные фланцы
  • Возможность замены седла из эластомера
  • Сферическая поверхность кромки диска обеспечивает плотный контакт с седлом
  • Шпиндель из нержавеющей стали, изолированный от жидкости
  • Подшипник работает как направляющая для шпинделя и снижает трение
  • Монтаж без дополнительных прокладок
  • Корпус полностью изолирован от среды эластомером
  • Симметричная конструкция с возможностью подачи жидкости в обоих направлениях
  • Антикоррозионное эпоксидное покрытие
  • Большой выбор материалов для диска и внутреннего покрытия позволяет использовать затворы для различных сред
Функции

Перекрытие потока в системах питьевого водоснабжения, водоотведения, технического водоснабжения

Области применения

  • Насосные станции
  • Станции водоподготовки
  • Водопроводные сети
  • Оросительные системы
  • Противопожарные системы
  • В системах водоотведения возможно применение для сточных вод, прошедших полную механическую и биологическую очистку.

Испытания

Испытания на герметичность в соответствии с DIN EN 13774
Герметичность: класс A по стандарту ISO 5208

Технические характеристики

  • DN 250 – 1600
  • PN 10 -16
  • Рабочая температура: -10°C - +60°C с покрытием из EPDM (NBR и другие эластомеры – по запросу).
  • Максимальная скорость: 3 м/с для PN 10 и 4 м/с для PN 16.
  • Герметичность: класс A по стандарту ISO 5208.
  • Расстояние между торцами в соответствии со стандартом EN 558-1, серия 20, и стандартом ISO 5752, серия 20.
  • Рассверловка фланцев в соответствии со стандартами EN 1092-2 и ISO 7005-2 (другие стандарты – по запросу)

Сертификаты

ГОСТ, CE, WRAS, ATEX, ACS

ПОВОРОТНО-ДИСКОВЫЙ ЗАТВОР ФЛАНЦЕВЫЙ Арт. 12 DN 250-1600 PN10/16




ПОВОРОТНО-ДИСКОВЫЙ ЗАТВОР ФЛАНЦЕВЫЙ Арт. 12  DN 250-1600 PN10/16




ПОВОРОТНО-ДИСКОВЫЙ ЗАТВОР ФЛАНЦЕВЫЙ Арт. 12  DN 250-1600 PN10/16

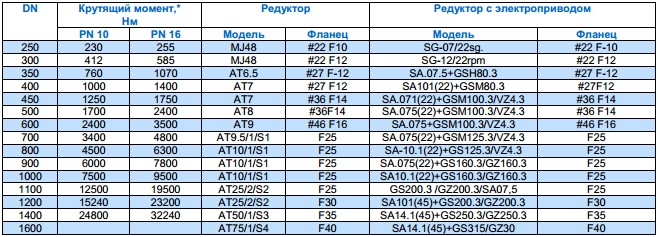

Управление

Управление затворами может осуществляться:

Рычагом (до DN 350)
  • Четверть-оборотным редуктором со штурвалом
  • Четверть-оборотным электроприводом (до DN 350)
  • Полно-оборотным приводом с редуктором

Защита от влаги и грязи IP68

Стандартно затворы комплектуются редукторами и приводами Auma, режим работы S2 (открыто - закрыто), по запросу могут комплектоваться любыми другими вариантами и опциями.



* - Крутящий момент указан без коэффициента запаса. При самостоятельном выборе привода, увеличьте момент на 30%.
