VIKING JOHNSON

Запорная арматура для водоснабжения  VIKING JOHNSON

Прайс-лист: Продукция Viking Johnson (Англия) от 13.02.2017
Каталог: Ремонтные муфты Viking Johnson (Англия)  657 Кб, pdf

Мировой Лидер в производстве межтрубных соединений и ремонтных муфт.
Уже более 70 лет Viking Johnson поставляют трубную продукцию самого высокого качества на международные рынки водо-и газопроводов, а также для всех отраслей промышленности.
В течение всех этих лет компания стала Мировым Лидером в области межтрубных соединений и ремонтных муфт, неизменно удовлетворяя потребности клиента, что всегда являлось Первым Пунктом в Кодексе Viking Johnson.
Компания Viking Johnson работает в соответствии с системой менеджмента качества, аккредитована по ISO 9001, а также по системе охраны окружающей среды 14001.

Соединительные фитинги для трубопроводов

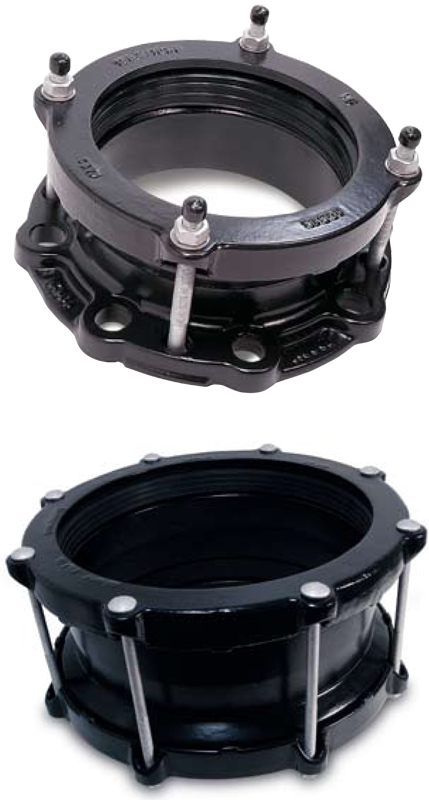

Соединительные муфты MaxiFit и фланцевые адаптеры MaxiDaptor

  Сфера применения:
соединительная муфта Обжимные фланцы для труб из чугуна, стали, ПВХ и некоторых других материалов предназначены для соединения труб или присоединения труб к фланцам запорной арматуры, счетчиков, врезок и прочего оборудования на постоянной основе и в целях оперативного ремонта поврежденного трубопровода. Применяются на трубопроводах для нейтральных жидкостей при допустимой рабочей температуре 50 °С.
Описание конструкции:
Компрессионный фитинг с одной (фланцевый адаптер) или двумя (соединительная муфта) уплотнительными манжетами. Установка производится затягиванием шпилек, входящих в состав изделия. Конструкция обеспечивает простой и быстрый монтаж соединений. При затяжке болтов внешнее кольцо и корпус прижимают эластичную прокладку к поверхности трубы. Допустимое давление в соединении равно или превышает расчетное давление труб.
Устанавливаемый зазор между плоскостью фланца и торцом трубы служит:
- для компенсации теплового расширения труб;
- для предотвращения передачи вибрации;
- для компенсации осадки грунта;
- для облегчения монтажа/демонтажа.
Основные материалы:
Корпус до DN300 – чугун, свыше DN300 – углеродистая сталь.
Защита корпуса от коррозии:
Изделие полностью покрыто RilsanNylon 11, 250 мкм Болты из оцинкованной стали с со специальным покрытием Sheraplex для уменьшения крутящего момента и защиты от коррозии.
Материалы труб:
Наиболее часто устанавливаются на трубах из чугуна и стали.

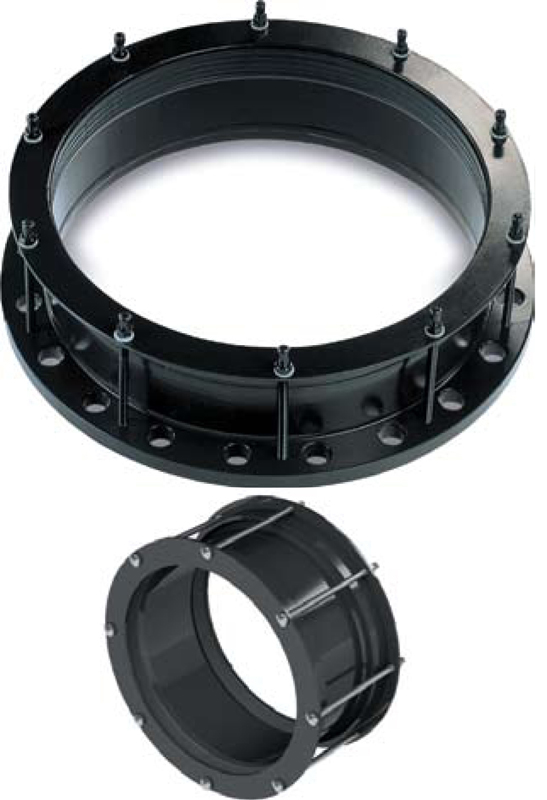

Муфты и адаптеры Dedicated

Обжимные фланцы и муфты Сфера применения:
Обжимные фланцы и муфты для труб из чугуна, стали и некоторых других материалов предназначены для соединения труб или присоединения труб к фланцам запорной арматуры, врезок и прочего оборудования на постоянной основе и в целях оперативного ремонта поврежденного трубопровода.Применяются на трубопроводах для нейтральных жидкостей при допустимой рабочей температуре 50°С.
Описание конструкции:
Компрессионный фитинг с одной (фланцевый адаптер) или двумя (соединительная муфта) уплотнительными манжетами. Установка производится затягиванием шпилек, входящих в состав изделия.
Конструкция обеспечивает простой и быстрый монтаж соединений. При затяжке болтов внешнее кольцо и корпус прижимают эластичную прокладку к поверхности трубы. Допустимое давление в соединении равно или превышает расчетное давление труб.
Устанавливаемый зазор между плоскостью фланца и торцом трубы служит:
- для компенсации теплового расширения труб;
- для предотвращения передачи вибрации;
- для компенсации осадки грунта;
- для облегчения монтажа/демонтажа.
Основные материалы:
Корпус – углеродистая сталь, подробная спецификация материалов – см. далее на страницах с табличными техническими данными.
Защита корпуса от коррозии:
Изделие полностью покрыто RilsanNylon 11. Болты из оцинкованной стали со специальным покрытием Sheraplex для уменьшения крутящего момента и защиты от коррозии.
Материалы труб:
Наиболее часто устанавливаются на трубах из чугуна и стали.

Демонтажные вставки DN 50-3000

Демонтажные вставки Сфера применения:
Демонтажные вставки – быстроразборные механические соединения, технологически устанавливаются непосредственно к одному из фланцев затвора, задвижки, клапана, фланцу напорного патрубка насоса. Предназначены для облегчения монтажа/демонтажа указанного оборудования. Применяются в трубопроводах нейтральных жидкостей с температурой до 50°С.
Описание конструкции:
Конструкция состоит из фланцевого адаптера и фланцевого патрубка в сборе, монтажных шпилек по всей длине. Гайки прижимного кольца затягиваются до стопора – нет опасности повреждения эластичной прокладки. Изделие принимает конечную нагрузку, не требуется устройство дополнительных упоров. Диапазон регулировок до 50 мм
Основные материалы:
Корпус сборный, изготавливается из ковкого чугуна и углеродистый стали, подробная спецификация материалов – см. далее на страницах с табличными техническими данными.
Защита корпуса от коррозии:
Изделие полностью покрыто RilsanNylon 11
Материалы труб:
Изделие не имеет ограничений на материалы трубопроводов, в которых будет устанавливаться, так как устанавливаются непосредственно к фланцу.

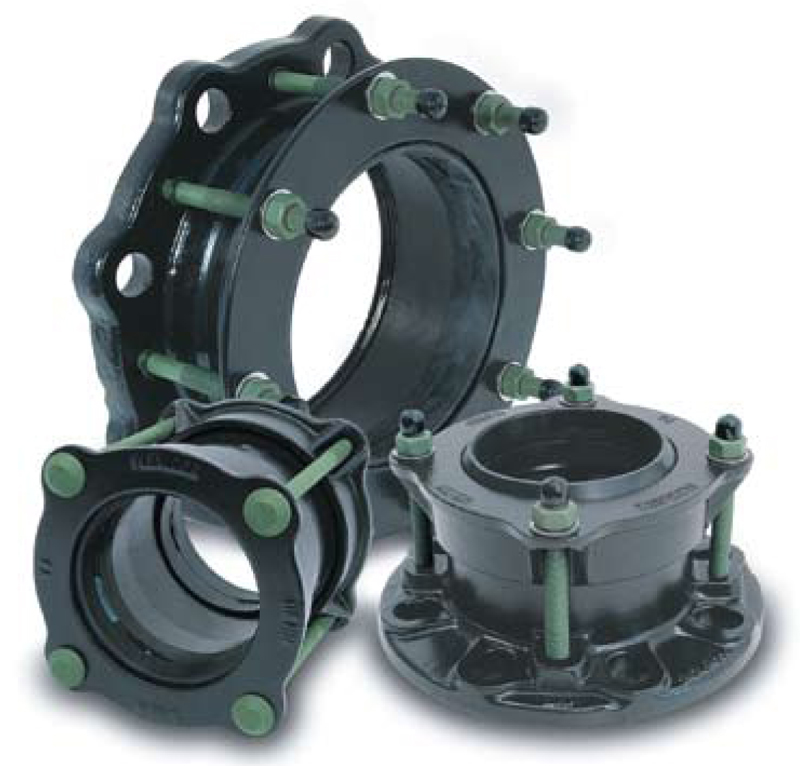

Соединительные муфты и адаптеры FlexLock

  Сфера применения:
FlexLock 50-3000.jpg Обжимные фланцы для труб из чугуна, стали, ПВХ и некоторых других материалов предназначены для соединения труб или присоединения труб к фланцам запорной арматуры, счетчиков, врезок и прочего оборудования на постоянной основе и в целях оперативного ремонта поврежденного трубопровода. Применяются на трубопроводах для нейтральных жидкостей при допустимой рабочей температуре 50°С.
Описание конструкции:
Компрессионный фитинг с одной (фланцевый адаптер) или двумя (соединительная муфта) уплотнительными манжетами. В конструкции манжеты находятся металлические зацепы. При затягивании шпилек происходит уплотнение соединения, зацепы врезаются в трубу.
Устанавливаемый зазор между плоскостью фланца и торцом трубы служит:
- для предотвращения передачи вибрации;
- для компенсации осадки грунта;
- для облегчения монтажа/демонтажа.
Основные материалы:
Корпус – чугун.
Защита корпуса от коррозии:
Изделие полностью покрыто RilsanNylon 11, 250 мкм. Болты из оцинкованной стали со специальным покрытием Sheraplex для уменьшения крутящего момента и защиты от коррозии.
Материалы труб:
Наиболее часто устанавливаются на трубах из чугуна и стали.

Соединительные муфты и адаптеры AquaFast DN 50-300

  Сфера применения:

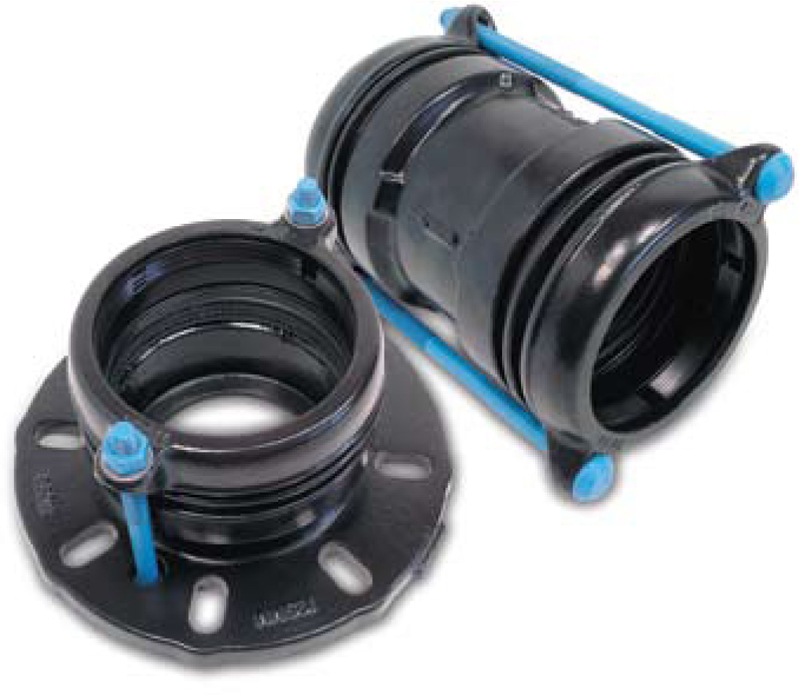

AquaFast.jpg Обжимные фланцы для труб из ПЭ и ПВХ предназначены для соединения труб или присоединения труб к фланцам запорной арматуры, счетчиков, врезок и прочего оборудования на постоянной основе и в целях оперативного ремонта поврежденного трубопровода. Применяются на трубопроводах для нейтральных жидкостей при допустимой рабочей температуре 50°С.
Описание конструкции:
Компрессионный фитинг с одной (фланцевый адаптер) или двумя (соединительная муфта) уплотнительными манжетами. В конструкции изделия предусмотрены металлические зацепы. Установка производится затягиванием шпилек, входящих в состав изделия, металлические зацепы врезаются в ПЭ/ПВХ трубу. Не нужна дополнительная поддержка для труб из ПЭ. Изделие препятствует вытягиванию трубы из соединения, дополнительные упоры не требуются.
Конструкция обеспечивает простой и быстрый монтаж соединений. При затяжке болтов внешнее кольцо и корпус прижимают эластичную прокладку к поверхности трубы. Допустимое давление в соединении равно или превышает расчетное давление труб.
Устанавливаемый зазор между плоскостью фланца и торцом трубы служит:
- для предотвращения передачи вибрации;
- для компенсации осадки грунта;
- для облегчения монтажа/демонтажа.
Основные материалы:
Корпус – чугун, подробная спецификация материалов – см. далее на страницах с табличными техническими данными.
Защита корпуса от коррозии:
Изделие полностью покрыто RilsanNylon 11, 250 мкм. Болты из оцинкованной стали со специальным покрытием Sheraplex для уменьшения крутящего момента и защиты от коррозии.
Материалы труб:
Наиболее часто устанавливаются на трубах из ПЭ.

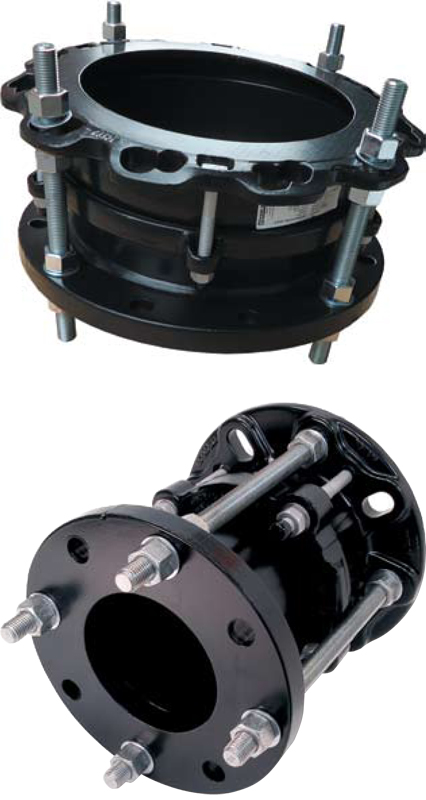

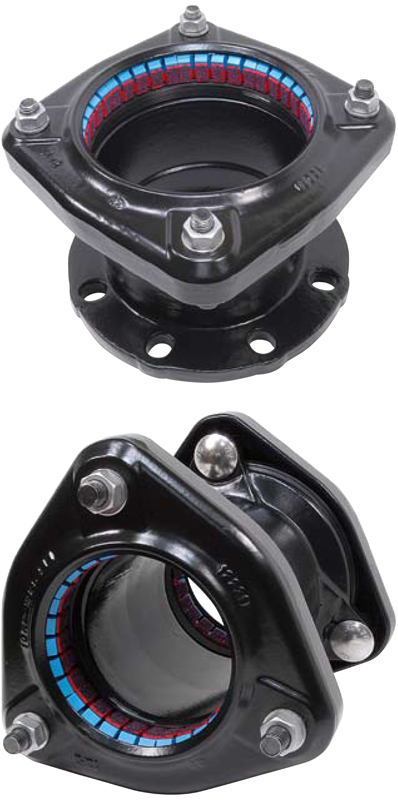

Соединительные муфты и фланцевые адаптеры UltraGrip DN 40-400

  Сфера применения:
UltraGrip DN 40-400.jpg Обжимные фланцы для труб из стали, чугуна, ПЭ, ПВХ, стеклопластика и асбестоцемента предназначены для соединения труб или присоединения труб к фланцам запорной арматуры, счетчиков, врезок и прочего оборудования на постоянной основе и в целях оперативного ремонта поврежденного трубопровода. Применяются на трубопроводах для нейтральных жидкостей при допустимой рабочей температуре 50°С.
Описание конструкции:
Компрессионный фитинг с одной (фланцевый адаптер) или двумя (соединительная муфта) уплотнительными манжетами. В конструкции изделия предусмотрен специальный фиксирующий узел для труб разного внешнего диаметра и материала. Установка производится затягиванием гаек на болтах, входящих в состав изделия, фиксирующиеся зубья с абразивом врезаются в поверхность трубы. Изделие препятствует вытягиванию трубы из соединения, дополнительные упоры не требуются. Для увеличения жесткости трубы из ПЭ в месте обжима используется поддерживающая втулка из нержавеющей стали. При затяжке болтов внешнее кольцо и корпус прижимают эластичную прокладку и фиксирующий узел к поверхности трубы. Допустимое давление в соединении равно или превышает расчетное давление труб.
Устанавливаемый зазор между плоскостью фланца и торцом трубы служит:
- для предотвращения передачи вибрации;
- для компенсации осадки грунта;
- для облегчения монтажа/демонтажа.
Основные материалы:
Корпус – чугун, болты – нержавеющая сталь. Подробная спецификация материалов – см. далее на страницах с табличными техническими данными.
Защита корпуса от коррозии:
Изделие полностью покрыто RilsanNylon 11, 250 мкм
Материалы труб:
Наиболее часто устанавливаются на трубах из ПЭ, стали, чугуна.

Стеновые муфты

  Сфера применения:

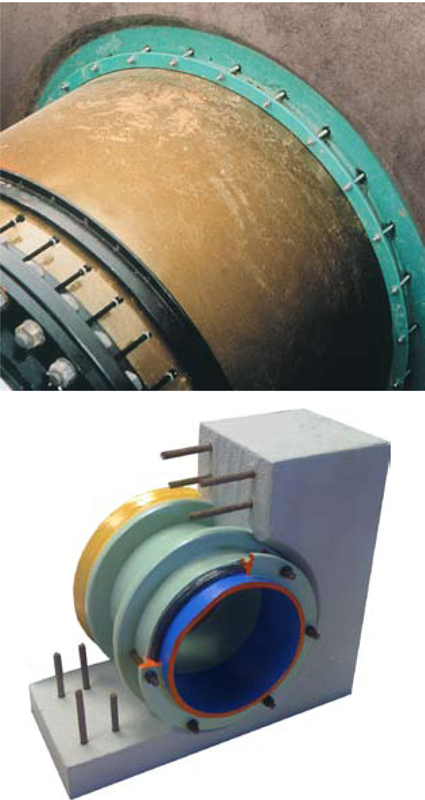

стеновые муфты.jpg Стеновые муфты – изделия, предназначенные для проведения трубопроводов через стены зданий и сооружений. Изделие устанавливается в процессе возведения стены. Устраняется необходимость в отдельном устройстве опалубки и фиксации стакана, бетонирование стенки упрощается и становится одноэтапным процессом. Гарантируется полное устранение микротрещин, неизбежно появляющихся при заливке нового раствора на существующий бетон. Применение c внешней стороны стенки еще одной соединительной муфты VikingJohnson серий Dedicated или Maxifit, позволяет компенсировать подвижки грунта относительно фундамента или усадку здания. Это предохраняет вводы трубопроводов от повреждений.
Описание конструкции:
Конструкция состоит из стакана, монтируемого в стене и оснащенного специальными упорными ребрами жесткости, а так же компрессионного узла «стакан/манжета/прижимное кольцо». Возможны варианты исполнения по желанию Заказчика.
Основные материалы:
Корпус сборный, изготавливается углеродистой стали.
Защита корпуса от коррозии:
Изделие полностью покрыто RilsanNylon 11, 250 мкм Материалы труб
Материалы труб:
Наиболее часто устанавливаются на трубах из ПЭ, стали, чугуна.

Соединительные муфты и фланцевые адаптеры AquaGrip DN 50-1600

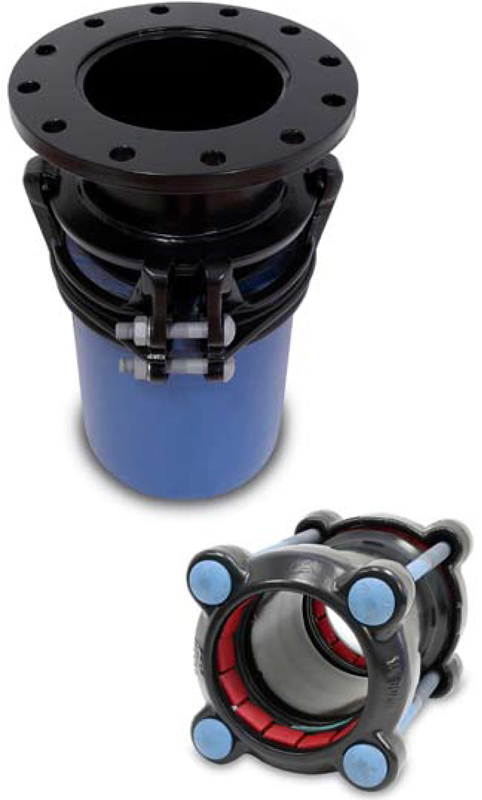

aquaGrip DN50-1600.jpg Сфера применения:
Фланцевые адаптеры и соединительные муфты Aquagrip для труб из ПЭ предназначены для соединения труб или присоединения ПЭ-труб к фланцам запорной арматуры, счетчиков, врезок и прочего оборудования на постоянной основе и для оперативного ремонта поврежденного трубопровода. Применяются на трубопроводах для нейтральных жидкостей при допустимой рабочей температуре 50 °С. Возможно изготовление специальных версий под заданные заказчиком эксплуатационные условия.
Описание конструкции:
До DN200 изделие AquaGrip представляет собой компрессионный фитинг с одной (фланцевый адаптер) или двумя (соединительная муфта) уплотнительными манжетами. В конструкции изделия предусмотрен специальный фиксирующий узел для ПЭ труб. Установка производится затягиванием гаек на шпильках, входящих в состав изделия, фиксирующиеся зубья врезаются в поверхность трубы. Для труб до DN200 необходима дополнительная поддерживающая втулка. Свыше DN200 конструкция представляет собой сборный элемент из фланцевого патрубка, одновременно являющимся поддерживающей втулкой и специальных бандажных зажимов, которые фиксируются на трубе с внешней стороны. Данная конструкция является уникальной, не имеющей аналогов. Изделие препятствует вытягиванию трубы из соединения, дополнительные упоры не требуются. Конструкция обеспечивает простой и быстрый монтаж соединений. Допустимое давление в соединении равно или превышает расчетное давление труб.
Основные материалы:
Корпус – чугун, болты – нержавеющая сталь.
Защита корпуса от коррозии:
Изделие полностью покрыто RilsanNylon 11, 250 мкм
Материалы труб:
Предназначены для установки на трубах из ПЭ.

Фланцевый адаптер LinerGrip DN50-1000

  Сфера применения:

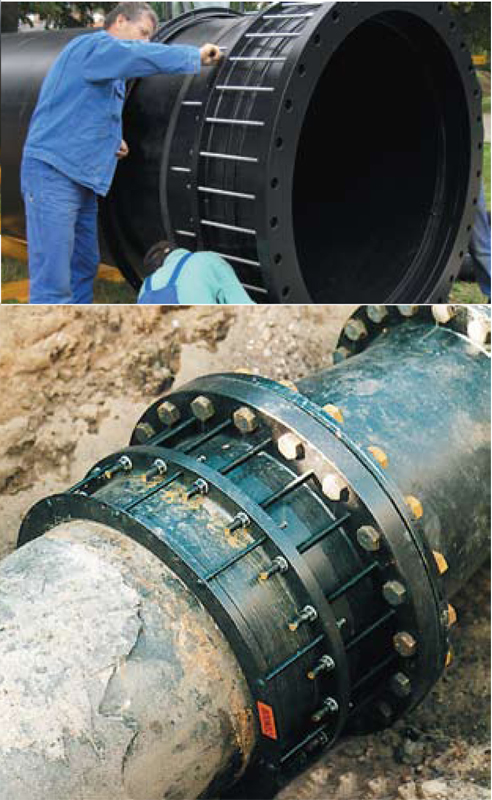

Фланцевый адаптер LinerGrip DN50-1000.jpg Фланцевые адаптеры LinerGrip для санационных чулков из тонкостенного ПЭ предназначены для соединения санированных труб или присоединения их к фланцам запорной арматуры, врезок и прочего оборудования на постоянной основе. Используются при санации трубопроводов для нейтральных жидкостей при допустимой рабочей температуре 50°С. Возможно изготовление специальных версий под заданные заказчиком эксплуатационные условия.
Описание конструкции:
Конструкция фланцевого адаптера Linergrip представляет собой компрессионный фитинг с двумя уплотнительными манжетами. В конструкции изделия предусмотрен специальный фиксирующий узел для тонкостенной ПЭ трубы. Установка производится затягиванием гаек на шпильках, входящих в состав изделия. Уплотнение осуществляется по внешней стороне трубы-носителя и по внешней стороне тонкостенного ПЭ-чулка. Для тонкостенных ПЭ-труб необходима дополнительная поддерживающая втулка, которая входит в состав изделия.
Данная конструкция является уникальной, не имеющей аналогов.
Конструкция обеспечивает простой и быстрый монтаж соединений.
Допустимое давление в соединении равно или превышает расчетное давление труб.
Основные материалы:
Корпус – углеродистая сталь, болты – горячеоцинкованная сталь с покрытием Sheraplex.
Защита корпуса от коррозии:
Изделие полностью покрыто RilsanNylon 11, 250 мкм
Материалы труб:
Предназначены для установки на трубах из тонкостенного ПЭ.

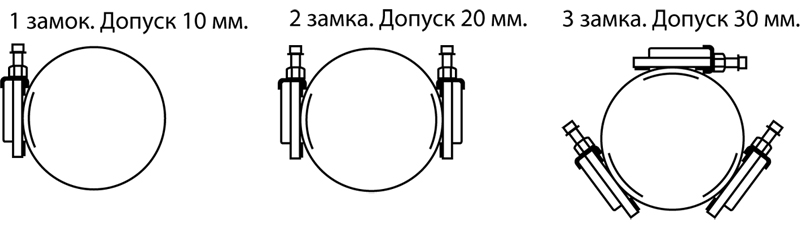

Ремонтные хомуты HandiClamp и врезные хомуты HandiTee DN50-800

Ремонтные хомуты HandiClamp и врезные хомуты HandiTee DN50-800.jpg Сфера применения:

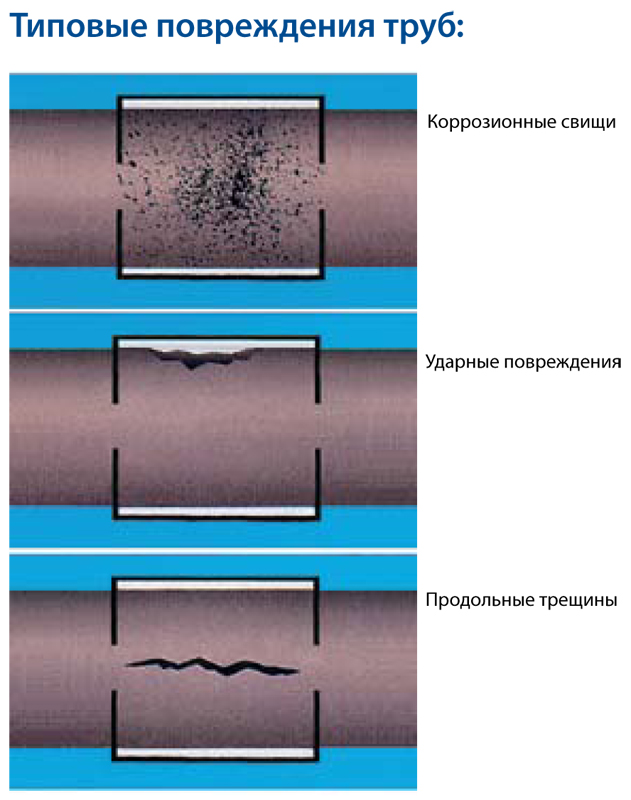

Ремонтно-соединительные и врезные хомуты для труб из чугуна, стали и ПЭ - предназначены для временного или постоянного ремонта повреждений трубы (рис. «Типовые повреждения труб»), осуществления постоянных или временных врезок в трубопроводы. Каждый хомут перекрывает большой диапазон возможных диаметров. Применяются на трубопроводах для нейтральных жидкостей при допустимой рабочей температуре 50°С. Возможно изготовление специальных версий под заданные заказчиком эксплуатационные условия.
типовые повреждения труб.jpg
Описание конструкции:
Стальной хомут для кругового обжатия трубы (HandiClamp) в специальном исполнении имеет сварной фланцевый патрубок (версия HandiTee) для присоединения оборудования – надежная и легкая конструкция. Внутреннее уплотнение имеет «вафельное» строение поверхности. Зафиксировано в корпусе водостойким клеем. Части корпуса фиксируются накидным замковым соединением. Конструкция имеет один, два или три замка, в зависимости от диаметра трубы, необходимых допусков и условий эксплуатации
Основные материалы:
Корпус полностью изготовлен из пассивированной нержавеющей стали.
Защита корпуса от коррозии:
Изделия выполнены из коррозионно-стойких материалов.
Материалы труб:
Наиболее часто устанавливаются на трубах из чугуна и стали, ПЭ.

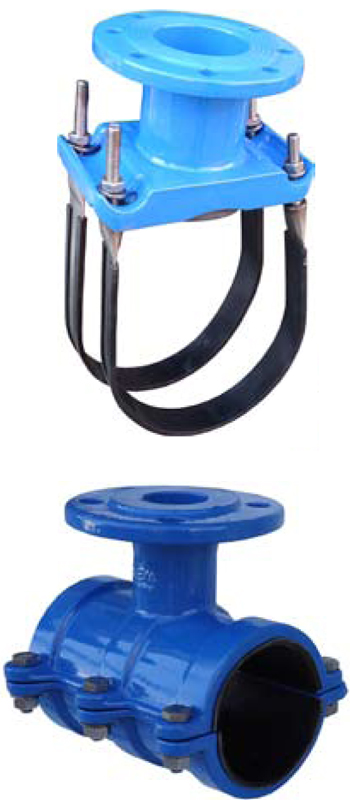

Строповые врезные хомуты Swift и врезные хомуты Flap DN40-800

Строповые врезные хомуты Swift и врезные хомуты Flap DN40-800.jpg Сфера применения:
Врезные хомуты для труб из чугуна, стали и ПЭ - предназначены для осуществления постоянных или временных врезок в трубопроводы. Каждый хомут Swift перекрывает большой диапазон возможных диаметров. Врезные хомуты Flap устанавливаются на ПЭ трубах и должны точно соответствовать внешнему диаметру трубы. Применяются на трубопроводах для нейтральных жидкостей при допустимой рабочей температуре 50 °С.
Описание конструкции:
Врезной хомут с для кругового обжатия трубы, имеет фланцевый патрубок для присоединения оборудования – надежная и легкая конструкция. Врезной хомут Flap – сплошной корпус для увеличения площади контакта с ПЭ трубой, уплотнение по всей поверхности контакта с трубой. Врезной хомутSwift – фланцевый патрубок с ленточным креплением на стальных и чугунных трубах, уплотнение только в месте врезки.
Основные материалы:
Корпус - чугун.
Защита корпуса от коррозии:
Эпоксидное покрытие, 250 мкм
Материалы труб:
Наиболее часто устанавливаются на трубах из чугуна и стали, ПЭ.
