Технический паспорт задвижки JAFAR серии 2111, 2002 (0,3 МВ, pdf)

Пожарные гидранты  JAFAR

Подземные гидранты с одним замком предназначены для противопожарных систем, в частности для чистой воды, химически нейтральной, без загрязнения твердыми частицами, и для промышленных установок.

Задвижки фланцевые с обрезиненным клином JAFAR (Польша)

Задвижки JAFAR применяются в системах полиэтиленовых труб для водоснабжения и отопления  и для нейтральных сред.

Применение

В сетях передачи воды и других химически нейтральных жидкостей для перекрытия потока. Конструкция задвижки позволяет использовать её в системах наружной канализации.

Установка

Установка возможна в любом положении. Поставляется со штурвалом.

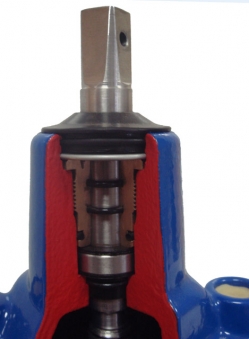

Тип 2111. Задвижка Jafar с обрезиненным клином

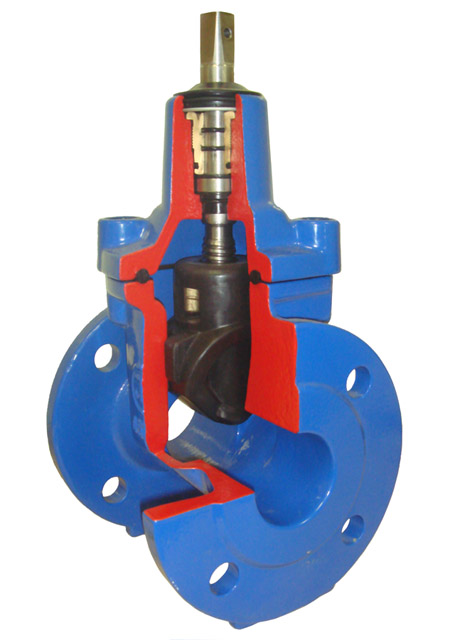

Задвижка Яфар, тип 2111

Конструкция:

  • о-образное кольцо стержня "сухая резьба"
  • подшипниковый стержень с накатанной резьбой

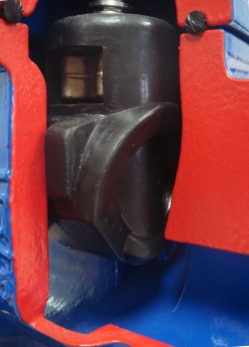

  • клин вулканизированный на всей поверхности с заменой накруткой.

Технические данные:

  • Длина застройки DIN3202, F4-2111, F5-2002
  • Фланцевые соединительные концы 1,6 МПа DIN2501
  • (1.0 МПа - DIN2532)*
  • Номинальное давление 1,6 МПа (1,0 МПа)*
  • Рабочая температура 70 град. С (120 град. С)*

Материалы:

  • Корпус, крышка, клин
  • Серый чугун Gg25 DIN1691
  • Магниевый чугун GGG40 DIN1693
  • Шпиндель-сталь DIN1.4021
  • Клин - гуммированный EPDM (NBR)*
  • Болты - оцинкованные
  • Окраска-эпоксидная толщиной слоя 200 м (300 м)*
  • RAL 5005 (другой цвет)*

Применение:

  • Водопровод 1,6 МПа (1,0 МПа)* 70 град. С (120 град. С)*
  • Для питьевой воды (EPDM) (ph=4-8)
  • Гигиенический аттестат PZL №HK/W/0040/01/2001

Монтаж:

В горизонтальном или вертикальном положениях.

*-по заказу



Задвижка Jafar

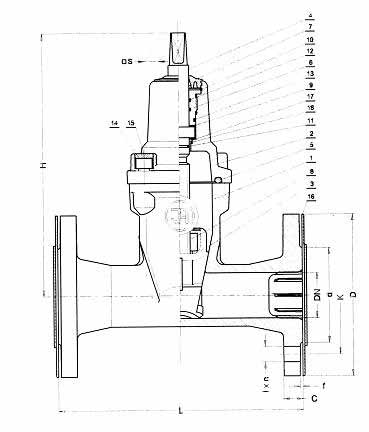

Схема JAFAR

1 - Корпус

2 - Крышка

3 - Клин

4 - Шпиндель

5 - Уплотнение крышки

6 - Пробковый декель

7 - Уплотнение

8 - Гайка шпинделя

9 - Шайба шпинделя

10 - Стопроное кольцо

11 - 13 – Уплотнение, о-образное кольцо

14 – Шайба

15 - Винтовой стопор

16 – Стопор

17 – Рукав шпинделя

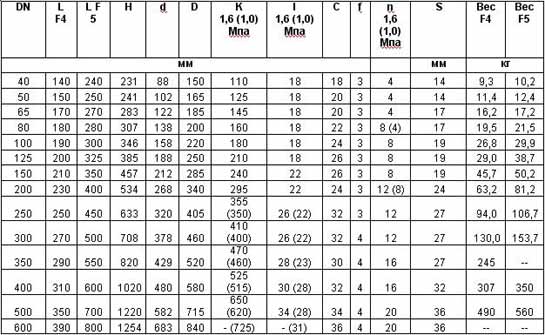

Таблица характеристик

Шаровой клапан. Тип 6516/6526.

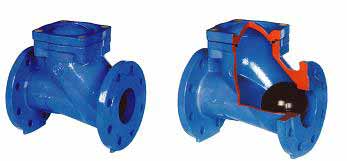

Обратный шаровой фланцевый клапан Джафар

Технические данные:

  • Рабочее давление 1,6 МПа
  • Температура агента до 70 град. С (120 град С)*
  • В зависимости от варианта исполнения длина застройки PN-EN 558-1
  • Фланцевые соединительные концы DIN 3202 F6

Материалы:

  • Корпус, крышка
  • Серый чугун GG25 DIN 1691
  • Магниевый чугун GGG40* DIN1693
  • Шарик - гуммированный NBR (EPDM)*
  • Окраска - эпоксидная краска толщиной слоя в 200 м (300 м)* RAL 5005 (другой цвет)*

Применение:

  • Водопроводы 1,6 МПа (1,0 МПа)* до 70 град С (120 град. С)* для питьевой воды (EPDM) и
  • трубопроводы для других жидкостей (NBR) (ph=4-8)
  • Рисунок 6516 для насосных установок
  • Рисунок 6526 для гравитационных установок
  • Гигиеничсекий аттестат: PZH No HK/W/0057/01/2000

Монтаж:

Клапан можно монтаровать на трубопроводу как в горизонтальном, так и в вертикальном положениях.



Схема задвижки Джафар

1. Корпус

2. Крышка

3. Шар

4. Сальник

5. Болт

6. Стопор болта

А-Сливная пробка

В-Базовый винт

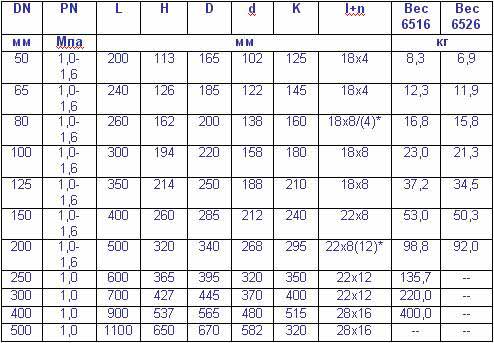

Характеристики

Ассортимент адаптеров, клапанов, вставок Jafar

Фланцевый адаптер для полиэтиленовых труб тип 9103

Демонтажная вставка Jafar
