Прайс-лист:  Запорная арматура для газопровода AEON от 1.02.17

Каталог: Задвижки AEON для газа

    Лого AEFON Компания AEON входит в пятерку крупнейших производителей запорной арматуры для трубопроводов.Запорная арматура для газоснабжения AEON отвечает всем требованиям, предъявляемым к подобному оборудованию. Задвижки AEON с обрезиненным клином используются в качестве запорной арматуры для подачи и перекрытия газа в сетях трубопроводов и нефтегазовой промышленности. Клиновые задвижки для газопроводов разработаны на основе 17 лет исследований и взаимодействия со специалистами газовой отрасли.
          Преимущества задвижек AEON
  • 100% герметичность (класс А) вне зависимости от направления потока;
  • можно произвести замену верхнего уплотнения клина под рабочим давлением;
  • возможно отследить историю изготовления конкретной задвижки, в штрих-коде отражены данные о годе выпуска, диаметре, давлении, серии и т.д.
  • обладают низким крутящим моментом;
  • участки поверхности арматуры, наиболее подверженные ударам при транспортировке и установке, защищены дополнительными элементами.

Задвижки AEON имеют несколько модификаций. Выпускаются фланцевые задвижки, задвижки с полиэтиленовыми и стальными патрубками, предназначенные для различных видов труб, а также задвижки с комплектом для безколодезной установки.

AEON является ведущим производителем и мировым поставщиком высококачественной промышленной арматуры для воды и газа, а также пожарного оборудования. Конструкция задвижки является оригинальной разработкой дизайнеров компании.

Компания AEON была основана в Великобритании в 1996 и реструктурирована в апреле 2007 года. В 2008 году компания открыла свои филиалы в странах Ближнего Востока и Восточной Европы. Создание таких локализованных отделений стало необходимостью в связи с расширением дистрибьюторской сети для удовлетворения потребностей растущего спроса со стороны клиентов. Технология, используемая в задвижках AEON, представляет собой значительный шаг вперед в области развития запорной и трубопроводной арматуры для подачи воды и природного газа.

Растущий спрос, с одной стороны, и уменьшение природных ресурсов - с другой, способствует более рациональному использованию природных ресурсов, из-за чего AEON признает растущую важность своей продукции на рынках развитых и развивающихся стран. Высокая прочность и надежность продукции ставит AEON впереди других производителей промышленной арматуры, что является результатом сотрудничества с крупнейшими компаниями в области водо- и газоснабжения.

Особая запатентованная конструкция

Ранее у многих задвижек с уплотнением клина были проблемы с плотностью закрывания. Компания AEON смогла решить эту проблему при разработке нового поколения задвижек. Основное производство компании находится в Великобритании. Компания имеет локализованные отделения в Польше и ОАЭ (Дубай).  AEON сотрудничает со многими поставщиками воды и газа. В результате этого сотрудничества была спроектирована и запатентована новая уникальная задвижка с интегрированным клином с двойным уплотнением и низким крутящим моментом.

Преимущества задвижек AEON


  • 100% герметичность (класс А) вне зависимости от направления потока;
  • можно произвести замену верхнего уплотнения клина под рабочим давлением;
  • возможно отследить историю изготовления конкретной задвижки, в штрих-коде отражены данные о годе выпуска, диаметре, давлении, серии и т.д.
  • обладают низким крутящим моментом;
  • участки поверхности арматуры, наиболее подверженные ударам при транспортировке и установке, защищены дополнительными элементами.

Задвижки AEON имеют несколько модификаций. Выпускаются фланцевые задвижки, задвижки с полиэтиленовыми и стальными патрубками, предназначенные для различных видов труб, а также задвижки с комплектом для безколодезной установки.

Характеристики и достоинства задвижек AEON

Двойное уплотнение

Гарантирует 100% герметичность во время всего срока эксплуатации.

Верхнее уплотнение клина

Замена уплотнения втулки под рабочим давлением, в положении ОТКРЫТО.

Низкий крутящий момент

Минимальное усилие для перекрытия потока с помощью интегрированного клина, по сравнению с существующими задвижками.

Уникальный интегрированный клин

В интегрированном клине компрессия (уплотнение) начинается в последней фазе закрытий, при 15% пути перед закрытием задвижки. Это влияет на "позитивный стоп" и исключает возможность потери плотности. Применение таких задвижек повышает энергоэффективность объектов.

Превосходное скольжение клина

Интегрированный клин имеет превосходное скольжение и низкий коэффициэнт трения по всей длине, что позволяет устанавливать задвижку в горизонтальной и вертикальной позиции без увеличения крутящего момента.

Штрих-код, обозначения

Полная идентификация изделия - диамерт, давление, серия, год выпуска и т.д. Эффективное управление складом.

Двойной шаг резьбы на шпинделе

Малое количество оборотов и уменьшение времени для закрытия задвижки.

Проходной канал

Гладкий проходной канал. Нет заглублений для отложения осадков и грязи.

Продление шпинделя - корпус задвижки

Задвижка типа А имеет крышку, которая соответствует требования CW336 со стандартными размерами, которые позволяют применять разные удлинители шпинделя. Удлинители шпинделя также  поставляются в наборах для задвижек типа В.

Пластиковая защита кромок

Позволяет обеспечить защиту кромок при транспортировке, хранении и монтаже задвижек.

Особенности задвижек AEON для сетей газораспределения

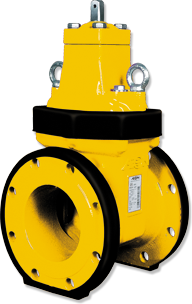

Задвижки с обрезиненным клином с двойным уплотнением

  Задвижки AEON. Газ Материал задвижки – ВЧШГ

Материал клина – резина NBR

Соответствуют стандартам



  • EN 13774

  • GIS/V-7

DN 30-DN300 PN 10/PN 16

Герметичность класса A

Применение – сети природного газа с температурой -20 +60 С

Строительная длина



  • DIN 3202-1 F4 (EN 558-1 ряд 14)

  • DIN 3202-1 F5 (EN 558-1 ряд 15)

Управление:



  • T-образный ключ

  • Штурвал/обычный ключ со стержнем

  • Электропривод/пневмопривод

Крутящий момент:



  • MOT=DN+60(Н•м): Для DN 100 MOT= 160 Н•м

  • mST=5xMOT: Для DN 100 mST=5x160=800 Н•м



Дополнительные изгибающие моменты на штоке - до 1500Н•м

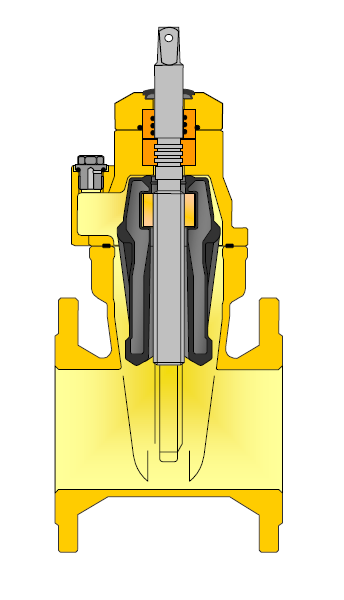

Конструктивные особенности задвижки типа B

Задвижка АЕОН газ, тип В  3 отливки: корпус,крышка и защита дросселя
  • усиленный шток
  • подшипники
  • шток без манжеты
Тип В

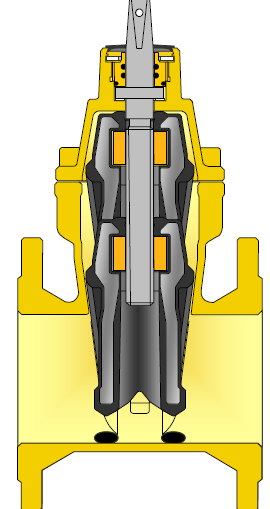

Двойное уплотнение

 Уплотнение
  • Обеспечивает герметичность с двух сторон направления потока
  • Испытания задвижки на давление - 25 бар

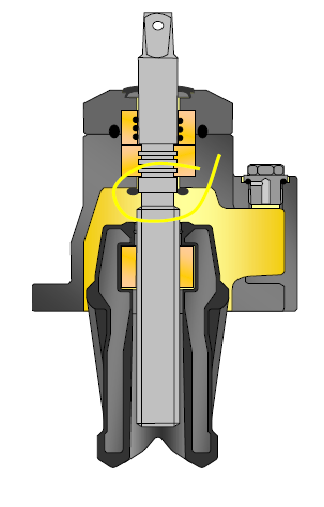

Замена под давлением

Замена под давлением
  • Запатентованная конструкция верхней части клина
  • Возможность замены уплотнительных колец в положении «ОТКРЫТО»

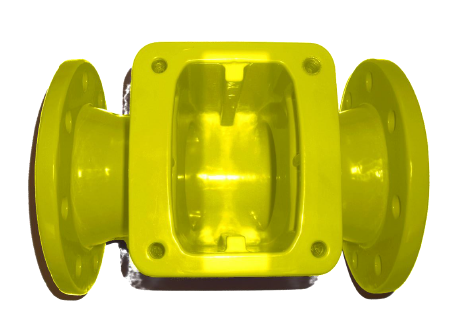

Материал направляющих – износостойкий пластик

Износостойкий пластик
  • Низкий коэффициент трения
  • Направляющие отлиты в корпусе



Запатентованный дизайн места контакта клина с корпусом

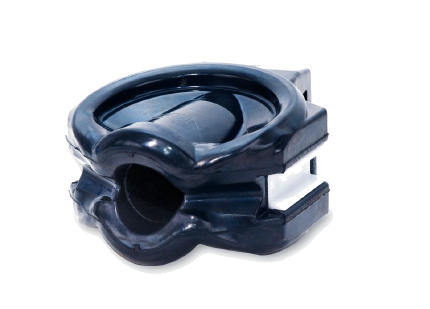

 Клин
  • Контакт происходит примерно на точке 85% движения клина
  • Рост крутящего момента на нижнем упоре обоснован деформацией уплотнителя клина

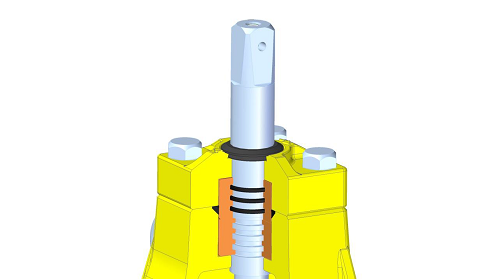

Шток

  • Низкий крутящий момент
  • Цельный шток с резьбой, выполненный из 13% Cr нержавеющей стали (X20Cr13, 1.4021, AISI 420)
  • Обязательная маркировка штока

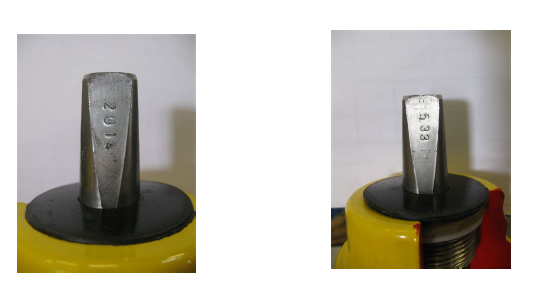

Маркировка штока

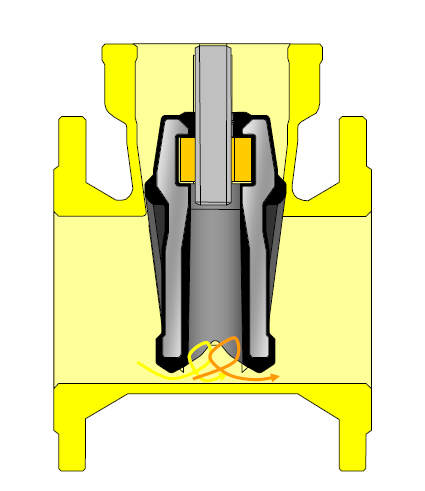

Эффект промывания

 Промывание  При открытии и закрытии специальная форма нижней части клина создает «зону турбулентности»

Типоразмеры и варианты исполнения
Клиновые задвижки PN10/16

 фланцевые F4/F5 DN 40 – DN 300 фланцевые F4/F5 DN 40 – DN 300
        с ПЭ патрубками DN 50/63 – DN 300/315 с ПЭ патрубками DN 50/63 – DN 300/315
       со стальными патрубками DN 50 – DN 3  со стальными патрубками DN 50 – DN 3



Клиновые задвижки DN350-DN500 фланцевые в процессе испытаний

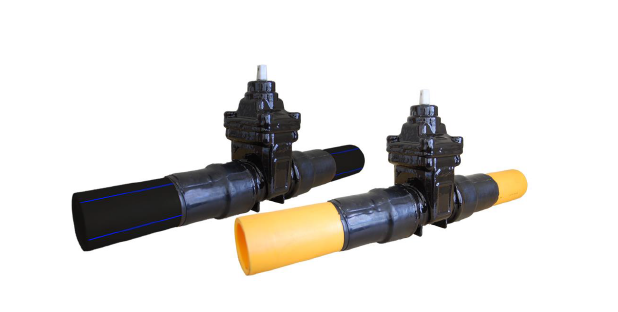

Специальное покрытие PUR

Специальное покрытие PUR обеспечивает высокую защиту от коррозии, морской воды и агрессивной окружающей среды.

Срок службы – 50 лет.

Специальное покрытие PUR

Дополнительная вентиляционная заглушка выпускного клапана

Применение:

  • Шаровый кран с трубой
  • Датчик газа
  • Манометр

Во время технического обслуживания обеспечивает безопасность работы

Заглушка

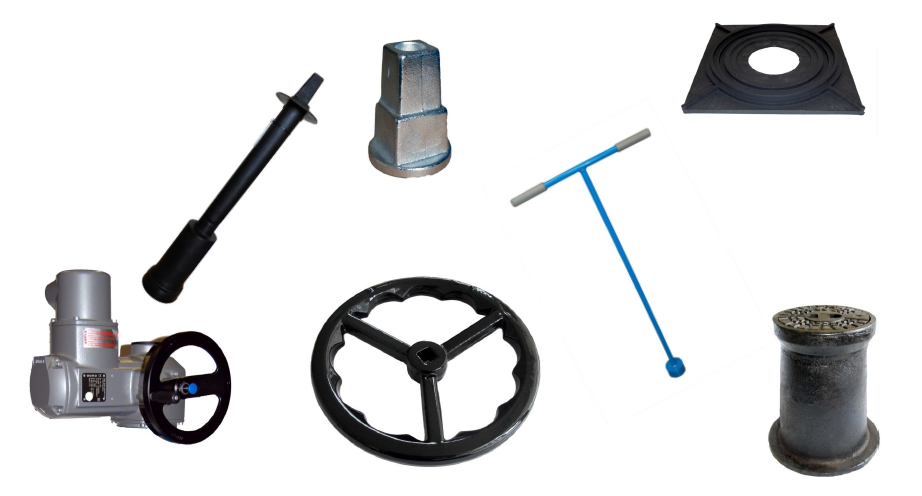

Аксессуары

Аксессуары

Контроль качества

Обязательные испытания для каждой задвижки:

  • На давление в соответствии с EN12266, EN13774 (тесты проводится водой)
  • герметичность корпуса до 25 бар
  • прочность клина - 21бар (двустороннее уплотнение

Испытания фланцевых задвижек и задвижек со стальным патрубком (тесты воздухом):

  • герметичность внутренняя клина - 17,6 бар (с обеих сторон)

  • герметичность внутренняя клина - 0,5 бар (с обеих сторон)

  • герметичность внутренняя задвижки - 17,6 бар в положение открыто
